自由边界影响下定向断裂爆破裂纹尖端应力分布与扩展机理

邱鹏 岳中文

邱鹏, 岳中文. 自由边界影响下定向断裂爆破裂纹尖端应力分布与扩展机理[J]. 高压物理学报, 2024, 38(5): 054104. doi: 10.11858/gywlxb.20240799
引用本文: 邱鹏, 岳中文. 自由边界影响下定向断裂爆破裂纹尖端应力分布与扩展机理[J]. 高压物理学报, 2024, 38(5): 054104. doi: 10.11858/gywlxb.20240799
QIU Peng, YUE Zhongwen. Stress Distribution and Propagation Mechanism of Crack Tip in Directional Fracturing Blasting under the Influence of Free Boundary[J]. Chinese Journal of High Pressure Physics, 2024, 38(5): 054104. doi: 10.11858/gywlxb.20240799
Citation: QIU Peng, YUE Zhongwen. Stress Distribution and Propagation Mechanism of Crack Tip in Directional Fracturing Blasting under the Influence of Free Boundary[J]. Chinese Journal of High Pressure Physics, 2024, 38(5): 054104. doi: 10.11858/gywlxb.20240799

自由边界影响下定向断裂爆破裂纹尖端应力分布与扩展机理

doi: 10.11858/gywlxb.20240799
基金项目: 国家自然科学基金(52204106,52174094);国家重点研发计划(2021YFC2902103);山西省基础研究面上项目(202203021211133)
详细信息
    作者简介:

    邱 鹏(1991-),男,博士,助理研究员,主要从事煤岩爆破断裂研究. E-mail:qiupeng@tyut.edu.cn

    通讯作者:

    岳中文(1975-),男,博士,教授,主要从事岩土工程、爆破工程、采矿工程研究. E-mail:zwyue75@163.com

  • 中图分类号: O389; O521.9

Stress Distribution and Propagation Mechanism of Crack Tip in Directional Fracturing Blasting under the Influence of Free Boundary

  • 摘要: 天然岩体常含自由边界,对定向断裂爆破产生干扰。为探究自由边界对定向断裂爆破的影响,采用爆炸焦散线方法和高速摄影技术,研究了含自由边界时定向爆炸裂纹尖端的应力分布和扩展机理。自由边界的反射P/S波作用于定向爆炸裂纹,改变了裂尖应力分布,产生了“弧线形”裂纹扩展路径。定向爆炸裂纹扩展可分为3个阶段。(1) 反射波作用前:裂尖受爆生气体“气楔”作用,产生Ⅰ型断裂,并沿直线扩展。(2) 反射波作用时:反射P/S波均使裂尖受张拉-剪切作用,产生Ⅰ-Ⅱ复合型断裂,裂纹偏转趋向自由边界;在反射P波的作用下裂尖产生畸变焦散斑,裂尖应力由K场主导变为非K场主导,而在反射S波的作用下裂尖应力恢复为K场主导。(3) 反射波作用后:裂尖在惯性作用下恢复为Ⅰ型断裂,沿直线扩展。在明确反射P/S波对定向爆炸裂纹作用的基础上,推导了自由边界影响下定向断裂爆破炮孔间距的计算公式,可为精细化定向断裂爆破提供理论参考。



  • 定向断裂爆破是在特定方向上产生裂纹,满足特定的工程需求,对隧洞光面爆破[1]、岩巷光面爆破[2]、煤矿切顶卸压[3]、坚硬顶板强制放顶[4]、页岩气储层改造[5]等具有重要的现实意义。然而,天然岩体含节理、缺陷、断层等自由边界,从而对定向爆炸裂纹尖端应力分布和裂纹扩展产生干扰。爆炸应力波在自由边界处会产生反射P/S波,反射波作用于定向爆炸裂纹,改变裂尖应力分布,导致裂纹扩展方向发生偏转,不利于定向断裂爆破实施。鉴于天然岩体的不透明性、爆炸的瞬态性、现场测试手段的局限性,定向断裂爆破设计常依赖于经验,自由边界对定向断裂爆破干扰的力学机理仍不清楚。

    关于定向断裂爆破,诸多学者针对节理、缺陷、断层等自由边界对定向爆炸裂纹扩展的影响进行了研究。杨仁树等[6]开展了含缺陷有机玻璃的定向断裂爆破实验研究,对比了裂纹缺陷、孔缺陷对定向爆炸裂纹扩展的影响。岳中文等[78]分析了定向爆炸裂纹与斜节理、孔缺陷等自由边界的相互作用,发现节理使定向爆炸裂纹扩展方向发生偏转。王雁冰等[9]对比了水平和竖直裂隙对定向爆炸裂纹扩展的影响规律。许鹏等[10]研究了竖直层理产生的反射波对定向爆炸裂纹的抑制作用。费鸿禄等[11]通过LS-DYNA数值模拟,分析了不同节理特征对爆炸裂纹扩展的影响。郭德勇等[12]分析了断层对聚能爆破裂隙扩展和应力波传播的影响,发现断层产生的反射应力波叠加使煤体裂隙尖端产生应力集中。Qiu等[1314]等采用爆炸焦散线方法,分析了水平和竖向反射应力波对定向爆炸裂纹尖端应力的影响,建立了Ⅰ型畸变焦散斑对应的应力强度因子测量准则,并拓展至Ⅰ-Ⅱ复合型应力强度因子测量[15]

    以往学者重点关注了节理、缺陷、断层等自由边界对定向爆炸裂纹扩展的影响,较少涉及自由边界反射P/S波对裂纹的作用机理。反射P/S波改变了裂尖应力分布,进而影响裂纹扩展方向,是自由边界干扰定向断裂爆破的根本原因。

    为此,本研究采用爆炸焦散线方法和高速摄影技术,将自由边界的反射P/S波、定向爆炸裂纹尖端应力可视化,从裂尖应力和裂纹扩展两方面分析自由边界对定向爆炸裂纹的影响。按反射波作用时序,将定向爆炸裂纹扩展分为3个阶段,即反射波作用前、作用时、作用后,重点分析反射P/S波对爆炸裂纹尖端应力分布和裂纹扩展路径的影响,最后推导自由边界影响下定向断裂爆破炮孔间距的计算公式,以期为精细化定向断裂爆破提供理论依据。

    采用透明的有机玻璃材料,开展爆炸焦散线实验。该材料透明且易于加工,常用于爆炸实验[16]。采用激光切割试件,获得光滑平整的自由边界,试件尺寸为360 mm×200 mm×5 mm,如图1(a)所示。试件含有2个直径为10 mm的空孔,其中:A为炮孔,距上边界较近,本实验重点研究上边界产生的反射P/S波对定向爆炸裂纹尖端应力和裂纹扩展的影响;B为空孔,远离上边界,便于安装爆炸夹具。

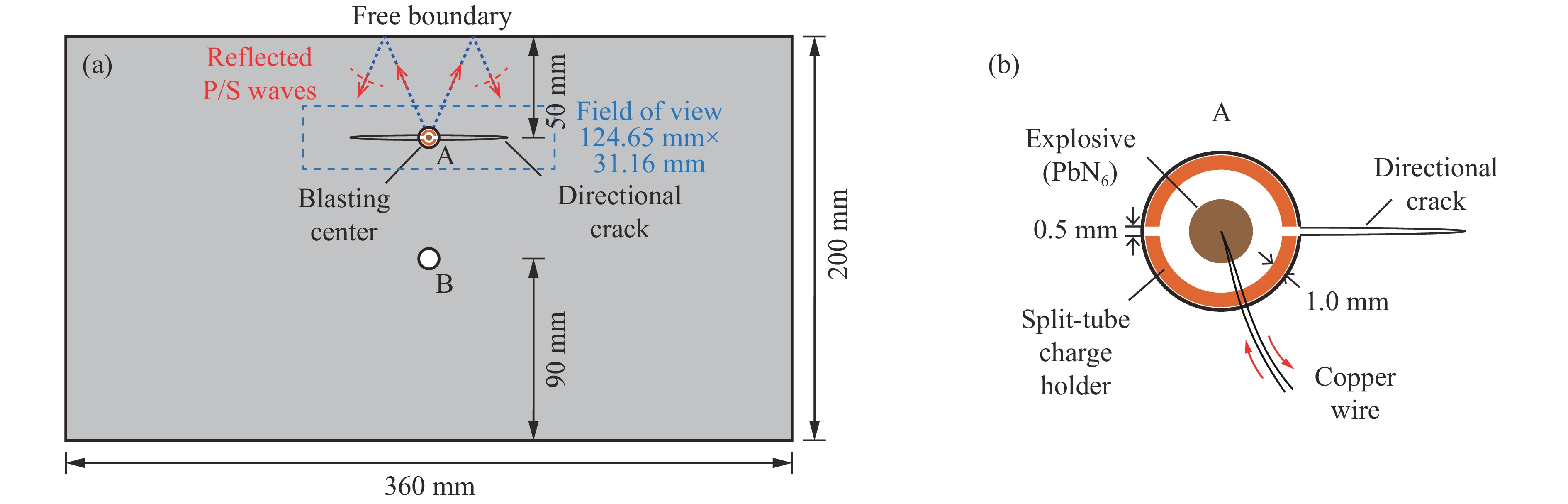

    图  1  试件的示意图:(a) 试件尺寸,(b) 切缝药包
    Figure  1.  Schematic diagram of the specimen: (a) size of the specimen; (b) slotted cartridge

    采用切缝药包实现定向断裂爆破,如图1(b)所示。切缝药包由直径为10 mm的PVC管制作,壁厚1.0 mm,在其水平方向两侧切割出窄缝,缝宽0.5 mm。在两侧窄缝处将优先产生水平定向爆炸裂纹。切缝药包中采用单质猛炸药:叠氮化铅(PbN6)110 mg,通过细铜丝连接高压起爆器,由细铜丝尖端产生的高压电弧火花引爆。

    采用爆炸焦散线实验系统,将自由边界的反射波和裂纹尖端的应力分布可视化,从而直观地研究两者的相互作用[17],如图2所示。该系统由光学系统和起爆系统两部分组成。光学系统包括波长为532 nm的激光器、扩束镜、场镜1、试件平台、场镜2、Photron SA5高速相机。起爆系统包括高压起爆器、细铜丝、叠氮化铅。2个系统通过信号控制器实现同步。起爆器引爆叠氮化铅后,同时触发信号控制器,发出的控制信号触发高速相机,最后将高速相机记录的爆炸过程储存于计算机中。

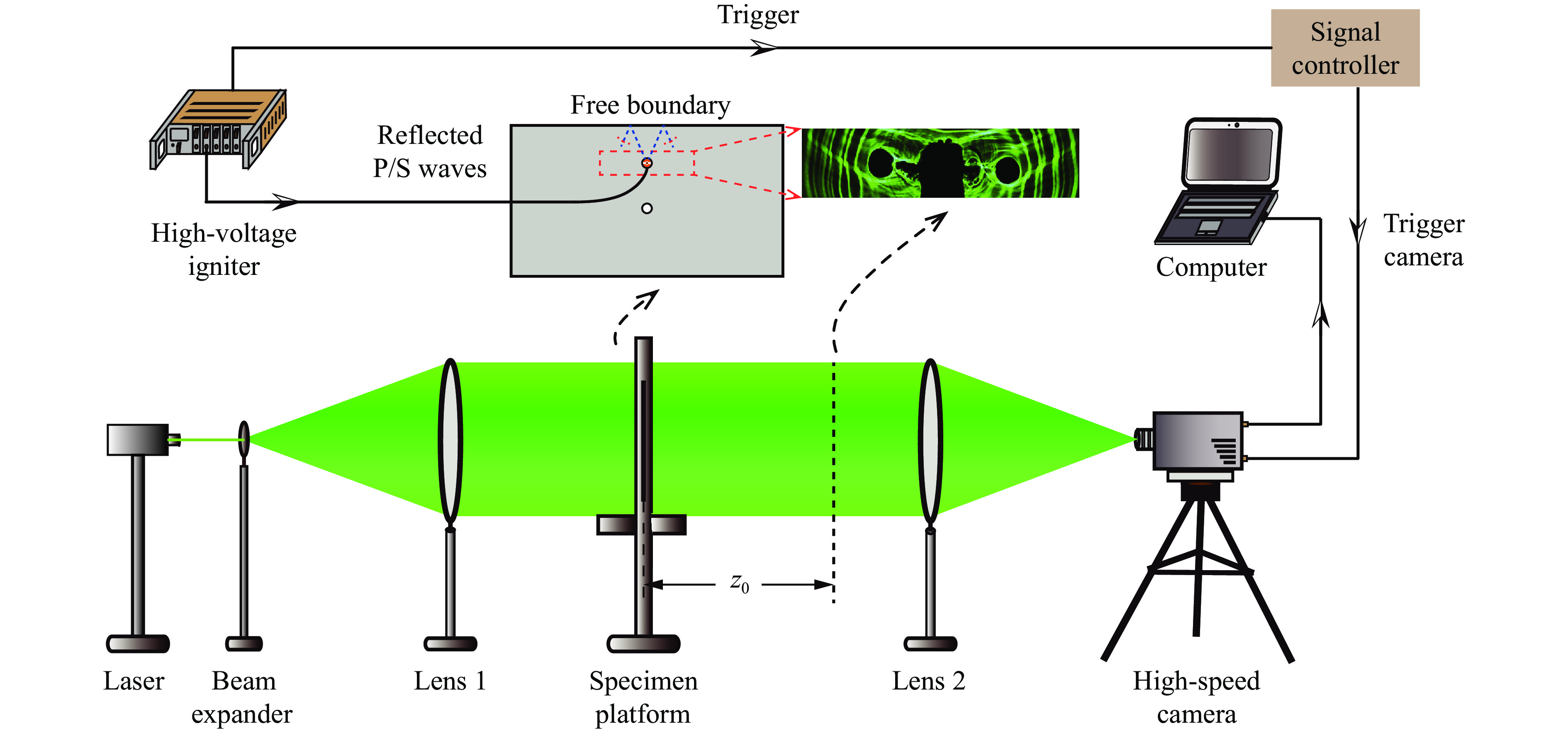

    图  2  爆炸焦散线实验系统
    Figure  2.  Blasting caustics experimental setup

    由于Photron SA5高速相机的拍摄视场随拍摄速度的增加而减小,因此,为兼顾拍摄速度和视场,本实验的拍摄速度设置为105帧/秒,像素视场为512×128,实际视场为124.65 mm×31.16 mm,单位像素代表的实际长度为243.46 μm。

    焦散线方法可用于测量裂纹尖端应力强度因子,该方法的开创者Theocaris[18]和Papadopoulos[19]根据裂尖焦散斑的尺寸和比例(图3,其中DT为垂直裂纹扩展方向的焦散斑直径,DL为Ⅰ型焦散斑沿裂纹扩展方向的直径,DLmaxDLmin分别为Ⅰ-Ⅱ复合型焦散斑沿裂纹扩展方向的最大和最小直径),给出了Ⅰ型和Ⅱ型应力强度因子的计算公式

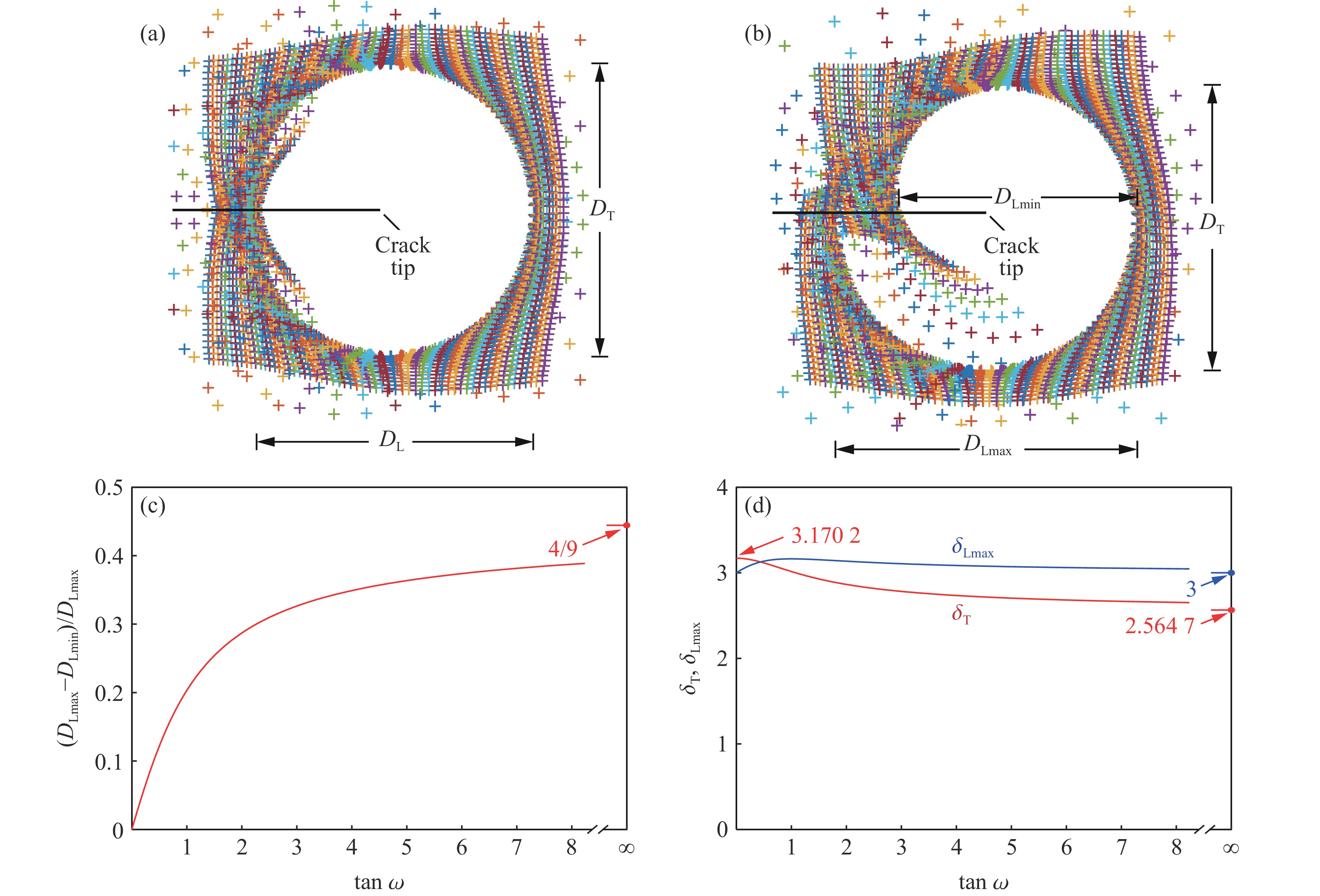

    图  3  经典的焦散斑方法测量应力强度因子:(a) Ⅰ型焦散斑,(b) Ⅰ-Ⅱ复合型焦散斑,(c) 焦散斑尺寸比例,(d) δTδLmax
    Figure  3.  Classical stress intensity factor measurement by caustics patterns: (a) mode Ⅰ caustics pattern; (b) mixed Ⅰ-Ⅱ mode caustics pattern; (c) ratio of caustics pattern size; (d) δT and δLmax
    KI=22πF(v)3m3/2ctdz0(DTδT)5/522cosωorKI=22πF(v)3m3/2ctdz0(D Lmaxδ Lmax)5/522cosω
    (1)
    KII = KItanω
    (2)

    式中:$ K\mathrm{_I} $$ K_{\mathrm{II}} $分别为Ⅰ型和Ⅱ型应力强度因子;F(v)≈1,为裂纹速度影响因子;m为实验系统放大系数,本实验为平行光场,未放大,m=1;ct=0.85×10−10[17],为有机玻璃应力光学常数;d=5 mm,为试件厚度;z0=250 cm,为相机成像平面与试件的距离;$\omega $反映Ⅰ-Ⅱ复合型程度,与焦散斑尺寸比例有关,如图3(c)所示;$ \delta_{\mathrm{T}} $$ \delta\mathrm{_{Lmax}} $分别为$ D_{\mathrm{T}} $$ D\mathrm{_{Lmax}} $对应的数值因子,如图3(d)所示。

    根据图3(a)和图3(b),可获得每一时刻的裂尖位置,经中点公式[20],可获得裂纹扩展速度

    v=(xi+1xi)2+(yi+1yi)2+(xixi1)2+(yiyi1)22Δt
    (3)

    式中:∆t=10 μs,为高速相机拍摄相邻两张照片的间隔时间;(xi−1, yi−1)、(xi, yi)、(xi+1, yi+1)分别代表i−1、ii+1时刻的裂尖位置。值得注意的是,因为高速相机每隔10 μs拍摄一张照片,裂纹扩展速度实为两时刻间的平均速度,并非瞬时速度。

    在炮孔两侧均设计定向断裂,验证同一爆炸过程中2条定向爆炸裂纹的重复性,并与不同试件进行对比。对比发现,4条定向爆炸裂纹受自由边界影响,均产生“弧线形”裂纹路径,如图4(a)和图4(b)所示。为了进一步验证实验结果的可重复性,根据高速相机拍摄的裂尖位置,将4条定向爆炸裂纹扩展路径在同一坐标系中进行对比,4条裂纹基本重合,如图4(c)所示。

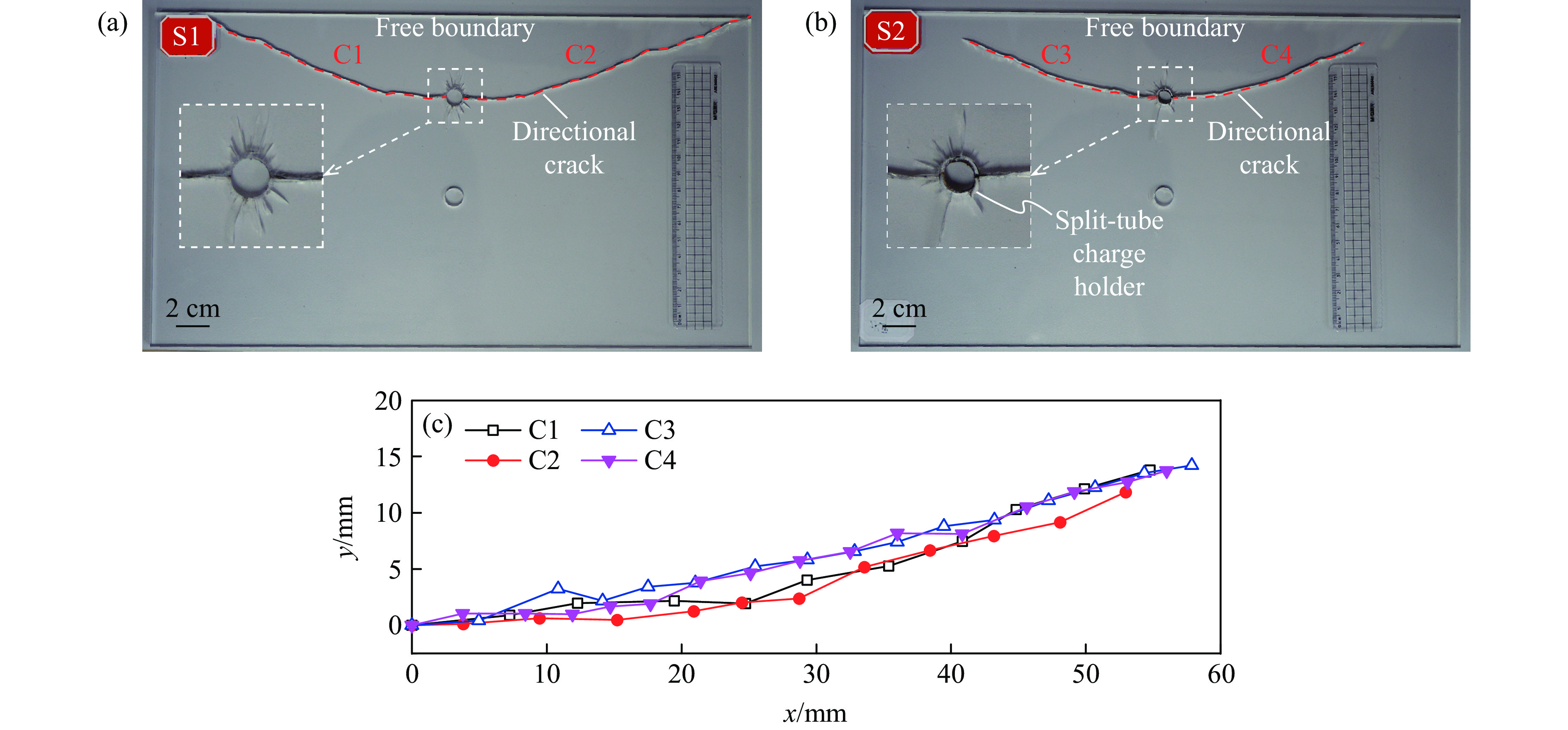

    图  4  爆炸后裂纹路径:(a) 爆后试件S1,(b) 爆后试件S2,(c) 4条定向爆炸裂纹路径
    Figure  4.  Crack path after blasting: (a) specimen S1 after blasting; (a) specimen S2 after blasting;(c) paths of four directional blast-induced cracks

    爆炸应力波在自由边界产生反射P/S波,P/S波作用于定向爆炸裂纹,改变裂尖应力分布。以试件S1的爆炸焦散斑图像为例,按时间顺序可分为3个阶段:(1) 反射波作用前,(2) 反射波作用时,(3) 反射波作用后。

    3.2.1   反射波作用前爆炸裂纹尖端应力分布

    反射波作用前,炮孔两侧定向爆炸裂纹在爆炸应力波的作用下起裂,并在爆生气体“气楔”作用下扩展,如图5所示。当炮孔附近的爆炸应力波传播超过裂纹C1(t=30 μs),裂尖呈Ⅰ型(张开)断裂,在光场中表现为“圆形”焦散斑,与经典焦散线理论曲线相吻合,如图5(b)所示。此时,裂尖应力为K场分布,即由应力强度因子主导。t=40 μs时,爆炸应力波超过裂纹C2,裂尖同样出现“圆形”焦散斑,裂尖应力为K场分布。

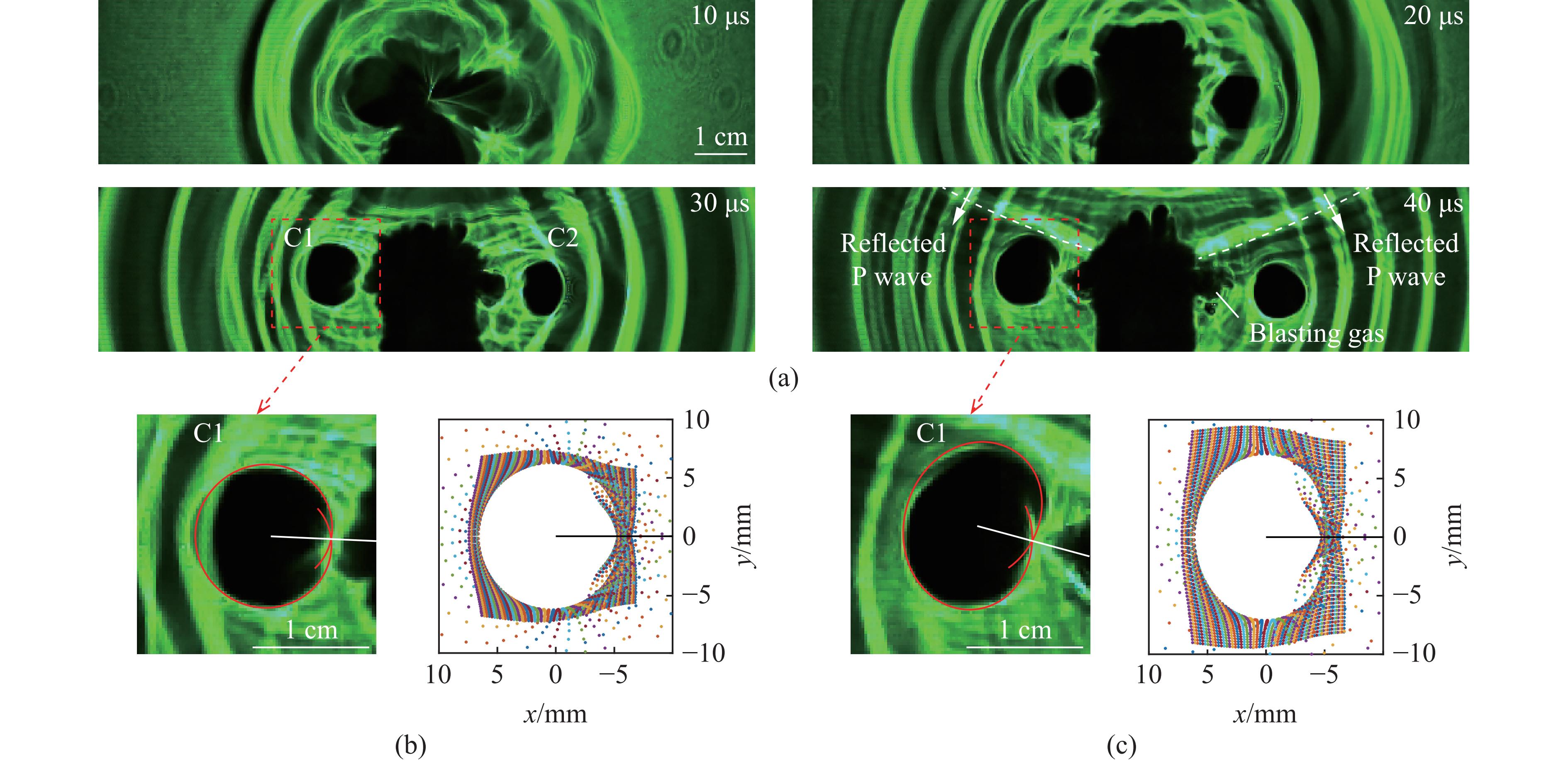

    图  5  反射波作用前:(a) 爆炸焦散斑图像,(b) t=30 μs时C1裂纹尖端“圆形”焦散斑,(c) t=40 μs时C1裂纹尖端“椭圆形”焦散斑
    Figure  5.  Before action of reflected waves: (a) blast-induced caustics patterns; (b) circle caustics pattern at the tip of crack C1 at 30 μs; (c) ellipse caustics pattern at the tip of crack C1 at 40 μs

    然而,当自由边界的反射P波返回临近爆炸裂纹C1时(t=40 μs),受应力叠加的影响,裂尖焦散斑发生畸变,表现为“椭圆形”焦散斑,如图5(c)所示,意味着裂尖应力由K场主导变为非K场主导。采用本课题组提出的畸变焦散斑理论[13, 17],绘制出“椭圆形”焦散斑,如图5(c)所示,与实验图像相吻合。因裂纹C2的扩展方向偏下,t=40 μs时反射P波未对其裂尖焦散斑产生干扰。

    为进一步确认反射P波,进行返回时间(波传播至边界并反射后返回到裂纹尖端的时间)计算。有机玻璃的P波波速为2.32 km/s[17],预估反射P波返回时间为(50 mm×2−5 mm)/(2.32 km/s)=40.95 μs,与图5(a)中的拍摄结果相符。由于高速相机并非连续拍摄,因此,计算结果与拍摄结果存在一定的误差。

    3.2.2   反射P波作用时爆炸裂纹尖端应力分布

    爆炸应力波在试件上侧边界产生反射P波和反射S波,因波速差异,反射波对定向爆炸裂纹的作用可分为2个阶段:先反射P波作用,后反射S波作用。

    反射P波最先返回作用于定向爆炸裂纹尖端(t=50 μs),裂纹C1、C2尖端均出现“椭圆形”焦散斑,如图6(a)所示。采用本课题组提出的畸变焦散斑理论[13, 17],绘制出“椭圆形”焦散斑,与实验图像相吻合,如图6(b)所示。“椭圆形”焦散斑产生的原因是:反射P波与裂尖应力相互叠加,使裂尖应力由原先的K场主导变为非K场主导,在光场中表现为焦散斑形状由“圆形”变为“椭圆形”。因此,从焦散斑形状可直观地辨别裂尖应力分布状态。

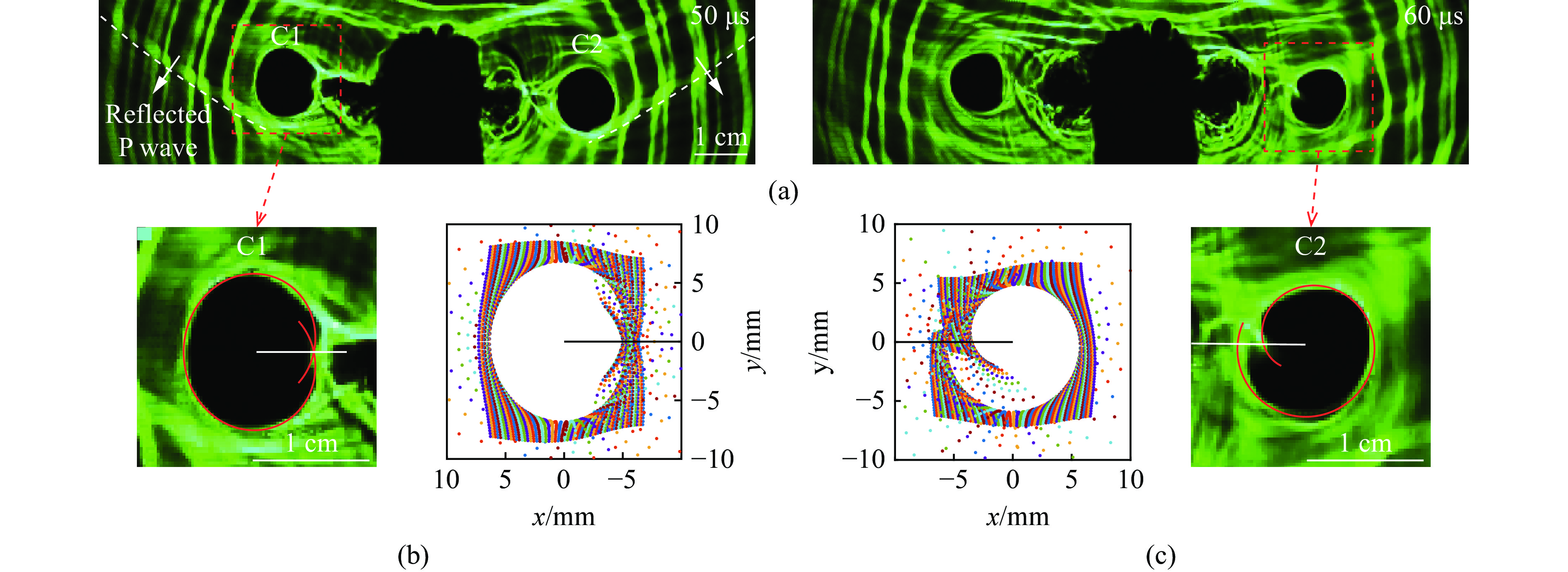

    图  6  反射P波作用时:(a) 爆炸焦散斑图像,(b) t=50 μs时C1裂纹尖端的“椭圆形”焦散斑,(c) t=60 μs时C2裂纹尖端的Ⅰ-Ⅱ复合型焦散斑
    Figure  6.  Under action of reflected P wave: (a) blast-induced caustics patterns; (b) ellipse caustics pattern at the tip of crack C1 at 50 μs; (c) mixed Ⅰ-Ⅱ mode caustics pattern at the tip of crack C2 at 60 μs

    由于反射P波以倾斜角度作用于水平定向爆炸裂纹,因此,在裂尖产生非对称加载,导致裂尖产生张拉-剪切作用,由Ⅰ型断裂变为Ⅰ-Ⅱ复合型断裂,如图6(c)所示。张拉-剪切作用下,裂纹扩展将开始偏离水平方向,向上侧自由边界靠近。

    3.2.3   反射S波作用时爆炸裂纹尖端应力分布

    反射P波作用后,反射S波返回作用于定向爆炸裂纹尖端(t=70 μs),如图7(a)所示。根据焦散斑图像中条纹密集度的差异以及波速差异,可直观分辨出反射S波。为进一步确认反射S波,计算返回时间。有机玻璃的S波波速为1.26 km/s[17],预估反射S波返回时间为(50 mm×2−5 mm)/(1.26 km/s)=75.40 μs,与图7(a)中拍摄结果相符。高速相机并非连续拍摄,因此,计算与实验结果存在一定误差。

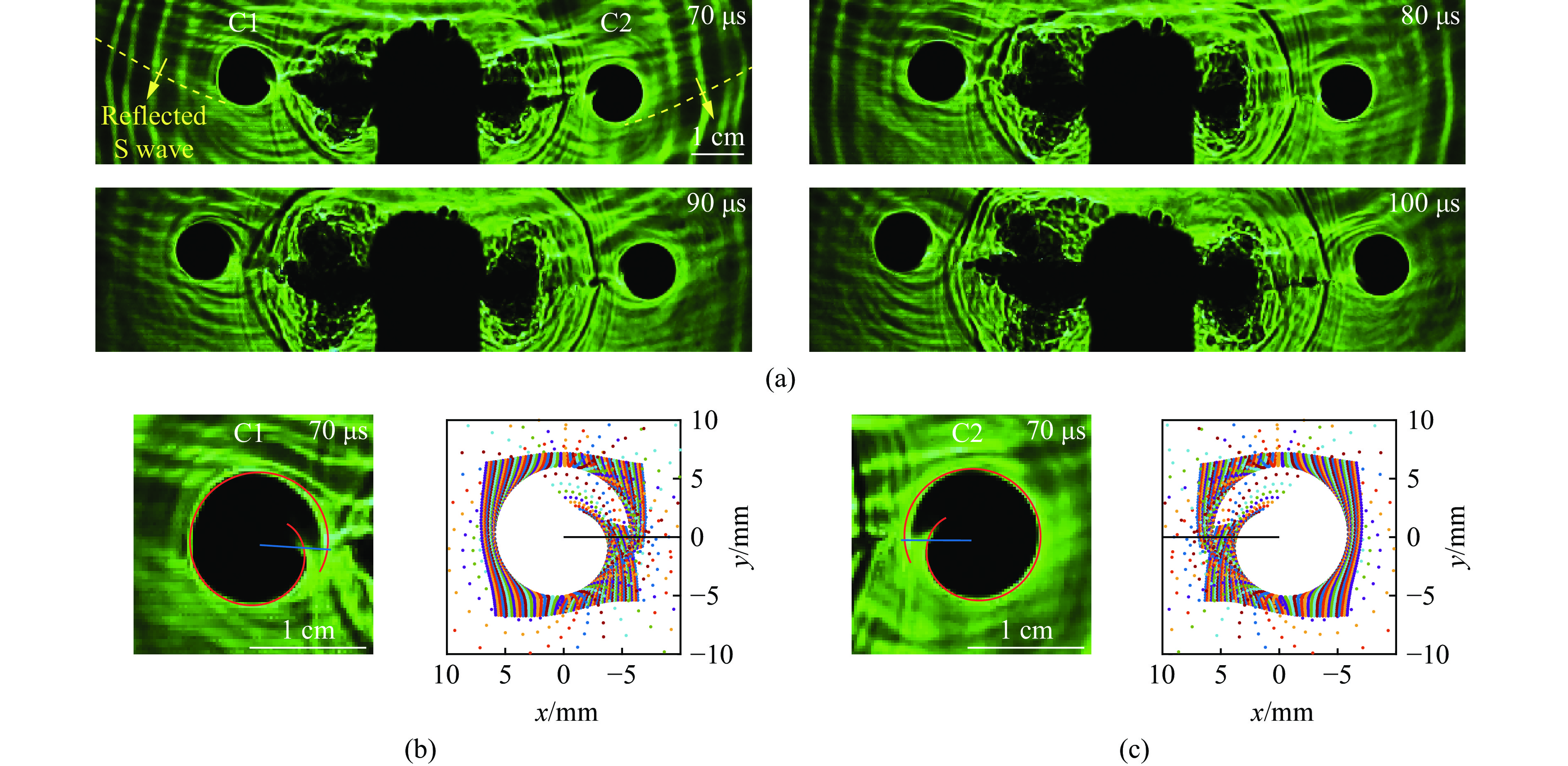

    图  7  反射S波作用时:(a) 爆炸焦散斑图像,(b) t=70 μs 时C1裂纹尖端的Ⅰ-Ⅱ复合型焦散斑,(c) t=70 μs时C2裂纹尖端的Ⅰ-Ⅱ复合型焦散斑
    Figure  7.  Under action of reflected S wave: (a) blast-induced caustics patterns; (b) mixed Ⅰ-Ⅱ mode caustics pattern at the tip of crack C1 at 70 μs; (c) mixed Ⅰ-Ⅱ mode caustics pattern at the tip of crack C2 at 70 μs

    反射S波作用下,由于S波自身的剪切作用,2条定向爆炸裂纹C1、C2尖端均产生张拉-剪切作用,由Ⅰ型断裂变为Ⅰ-Ⅱ复合型断裂,形成复合型焦散斑(t=70 μs)。该实验图像与经典的焦散线理论曲线相吻合,未发生畸变,如图7(b)和图7(c)所示。由此可知,在反射S波的作用下,裂尖应力为K场分布,即裂尖应力由应力强度因子主导。

    反射S波作用下,由于裂尖产生Ⅰ-Ⅱ复合型断裂,裂纹继续向上侧自由边界偏转。因此,“弧线形”裂纹路径是由反射P/S波共同作用产生的。两者作用的区别在于:反射P波是由于倾斜作用角度使裂尖产生Ⅰ-Ⅱ复合型断裂,而反射S波是由于自身的剪切作用使裂尖产生Ⅰ-Ⅱ复合型断裂。

    3.2.4   反射波作用后爆炸裂纹尖端应力分布

    反射P/S波作用后,爆炸裂纹尖端恢复为Ⅰ型(张开)断裂,裂尖图像恢复为“圆形”焦散斑,如图8(a)所示。实验图像与经典的焦散线理论曲线相吻合,如图8(b)和图8(c)所示。由此可知,裂尖应力恢复为K场分布,由应力强度因子主导。尽管裂纹C1、C2的扩展方向不再偏转,但之前的反射P/S波作用已将其方向偏转为斜向上。在惯性作用下,裂纹C1、C2进一步靠近上侧自由边界。

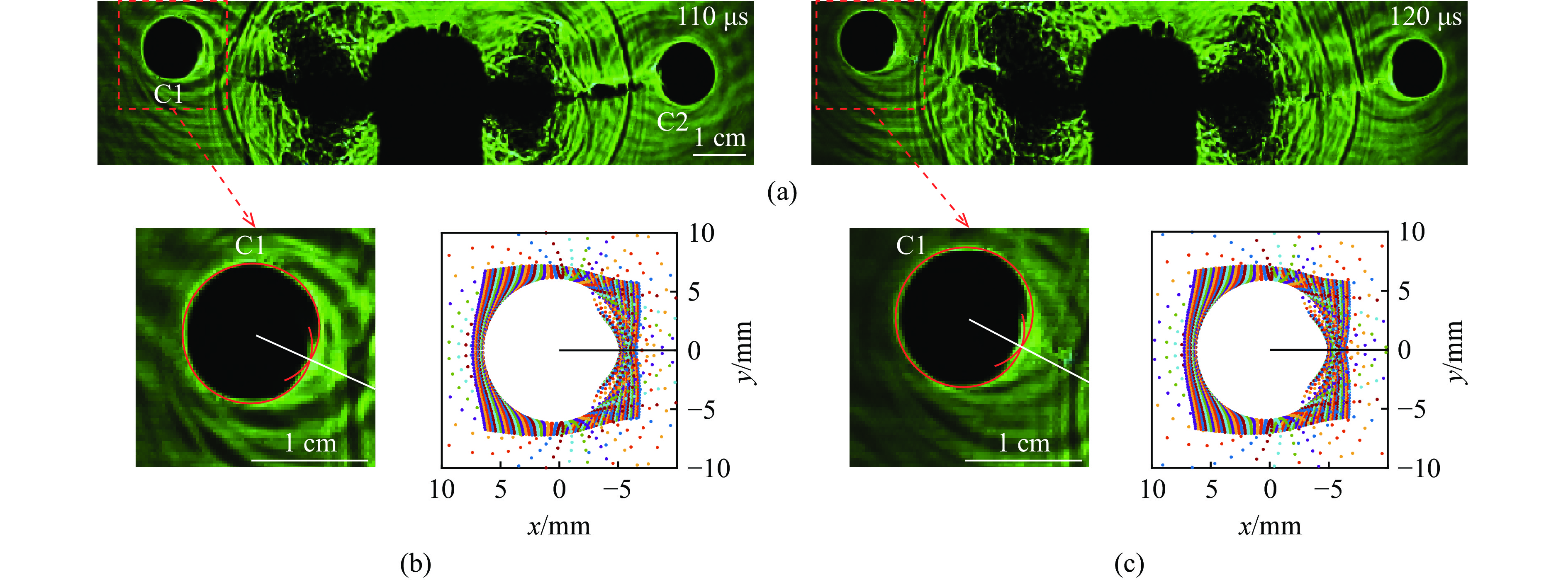

    图  8  反射波作用后:(a) 爆炸焦散斑图像,(b) t=110 μs 时C1裂纹尖端Ⅰ型焦散斑,(c) t=120 μs 时C1裂纹尖端的Ⅰ型焦散斑
    Figure  8.  After action of reflected waves: (a) blast-induced caustics patterns; (b) mode Ⅰ caustics pattern at the tip of crack C1 at 110 μs; (c) mode Ⅰ caustics pattern at the tip of crack C1 at 120 μs

    需要注意的是,反射P/S波作用后,裂尖出现了明显的应力波散射现象。该现象表明反射P/S波促进了裂纹扩展,使裂尖蓄积了更多的应变能,以应力波的形式向周围散射。

    通过测量焦散斑尺寸及其比例,由式(1)和式(2),可得定向爆炸裂纹尖端应力强度因子KK,并与反射P/S波作用时间对应,如图9所示。4条定向爆炸裂纹尖端的KK变化规律具有相似性:在反射P/S波作用阶段,KK均增加,且随着反射波的衰减而降低。

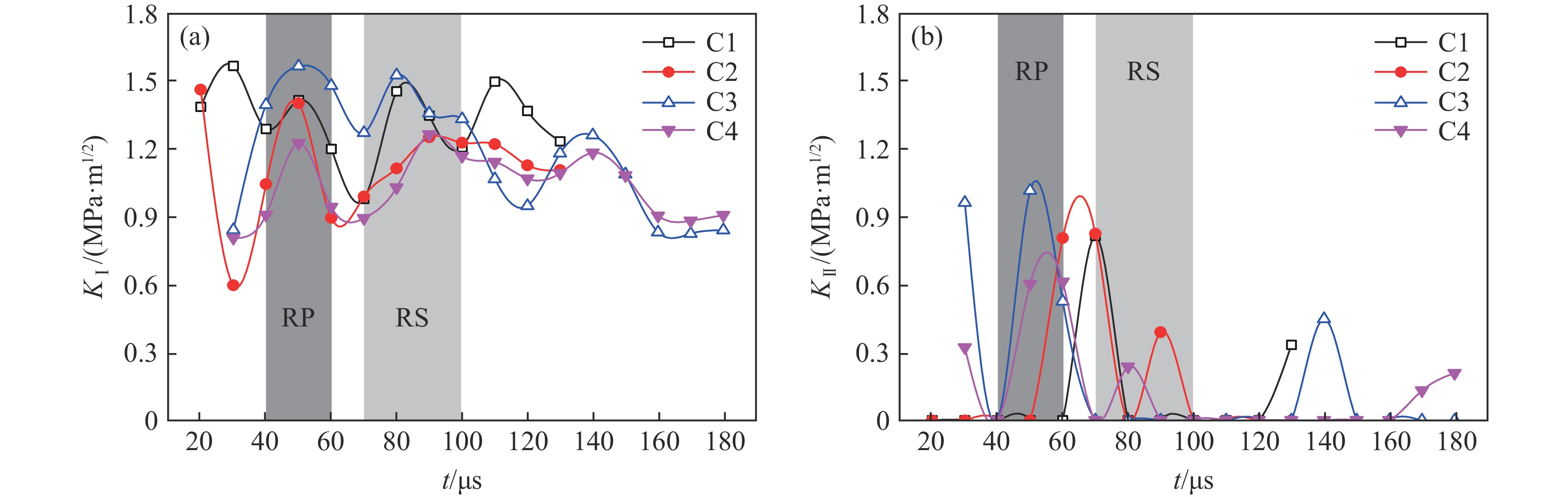

    图  9  定向爆炸裂纹尖端应力强度因子:(a) Ⅰ型应力强度因子K,(b) Ⅱ型应力强度因子K(RP和RS分别代表反射P波和反射S波)
    Figure  9.  Stress intensity factors of directional blast-induced cracks: (a) mode Ⅰ stress intensity factor K; (b) mode Ⅱ stress intensity factor K (RP and RS represent reflected P and S waves, respectively.)

    自由边界产生的反射P/S波均提高了定向爆炸裂纹尖端的K,形成2处峰值,如图9(a)所示。反射P波的波前为拉伸项,在爆炸裂纹尖端产生拉应力叠加,增加了裂尖应力集中程度。反射S波在爆炸裂纹尖端产生剪应力叠加,同样增加了裂尖应力集中程度。随着反射波的衰减,K逐渐降低,但是由于裂纹Ⅰ型扩展的惯性作用,并未瞬间下降。自由边界产生的反射P/S波均提高了定向爆炸裂纹尖端的K。随着反射波衰减,K趋于零,与K的变化相异。其原因是在惯性作用下,裂纹天然趋于Ⅰ型(张开)扩展[2122]

    3.4.1   反射波作用下定向爆炸裂纹扩展速度

    通过焦散斑图像获得每一时刻的裂尖位置,从而可求出裂纹扩展速度,并与反射P/S波的作用时间对应,如图10(a)所示。可见,4条定向爆炸裂纹扩展速度(v)的变化规律具有相似性:反射P/S波作用阶段均增加,之后,随着反射波衰减而逐渐降低。反射P/S波提高了裂纹扩展速度,与焦散斑图像中裂尖应力波散射现象相互印证。裂纹扩展速度与图9(a)中K的变化趋势一致,符合经典断裂力学中两者的正相关性,如图10(b)所示。反射P波的波前为拉伸项,促进了爆炸裂纹扩展,与常识相符。需要注意的是,反射S波在爆炸裂纹尖端叠加剪应力,增加了裂尖应力集中程度,同样促进了裂纹扩展,这一点在以往研究中常被忽视。因此,在分析爆炸裂纹扩展行为时,不仅要考虑P波的作用,也要兼顾S波的作用。

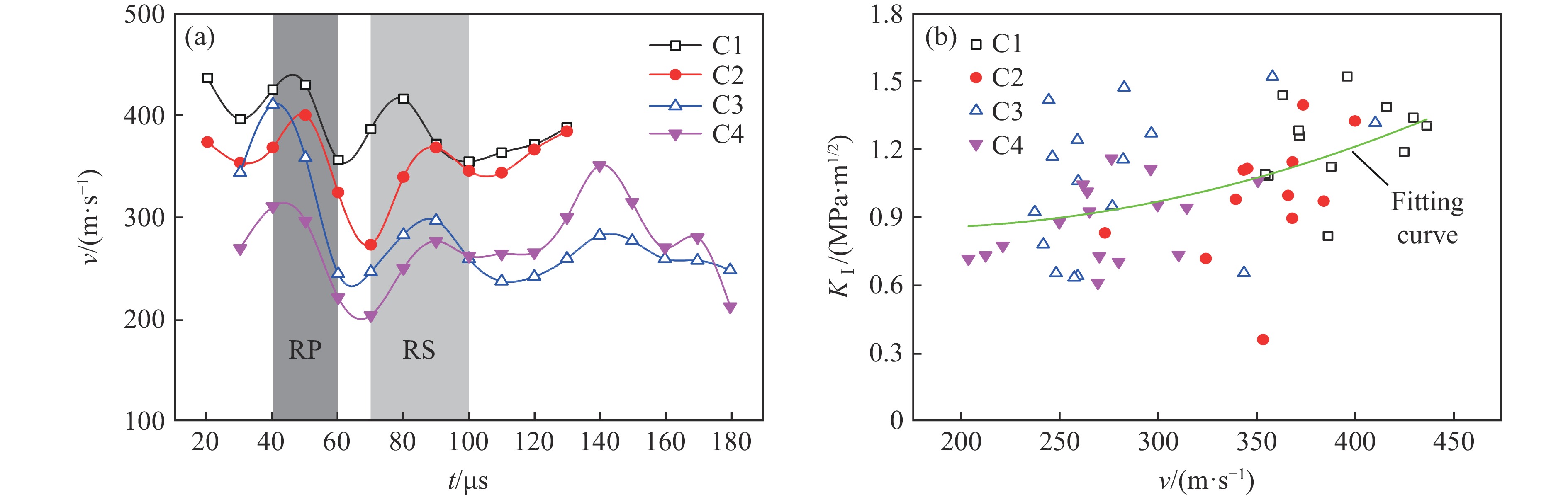

    图  10  定向爆炸裂纹扩展结果:(a) 裂纹扩展速度,(b) 裂纹扩展速度与K的正相关性
    Figure  10.  Results of directional blast-induced crack propagation : (a) crack propagation velocity; (b) positive correlation between crack propagation velocity and K
    3.4.2   自由边界影响下定向断裂爆破炮孔间距计算

    由爆炸后试件图片和爆炸过程中的焦散斑图像可知,定向爆炸裂纹在反射P/S波的作用下产生“弧线形”路径,与定向断裂爆破预期效果不符。因此,需要控制炮孔间距,使定向爆炸裂纹在反射波返回前贯通,减少自由边界反射波的不利影响。以下将以反射P/S波返回裂纹尖端的时间计算定向断裂爆破炮孔间距,如图11所示。

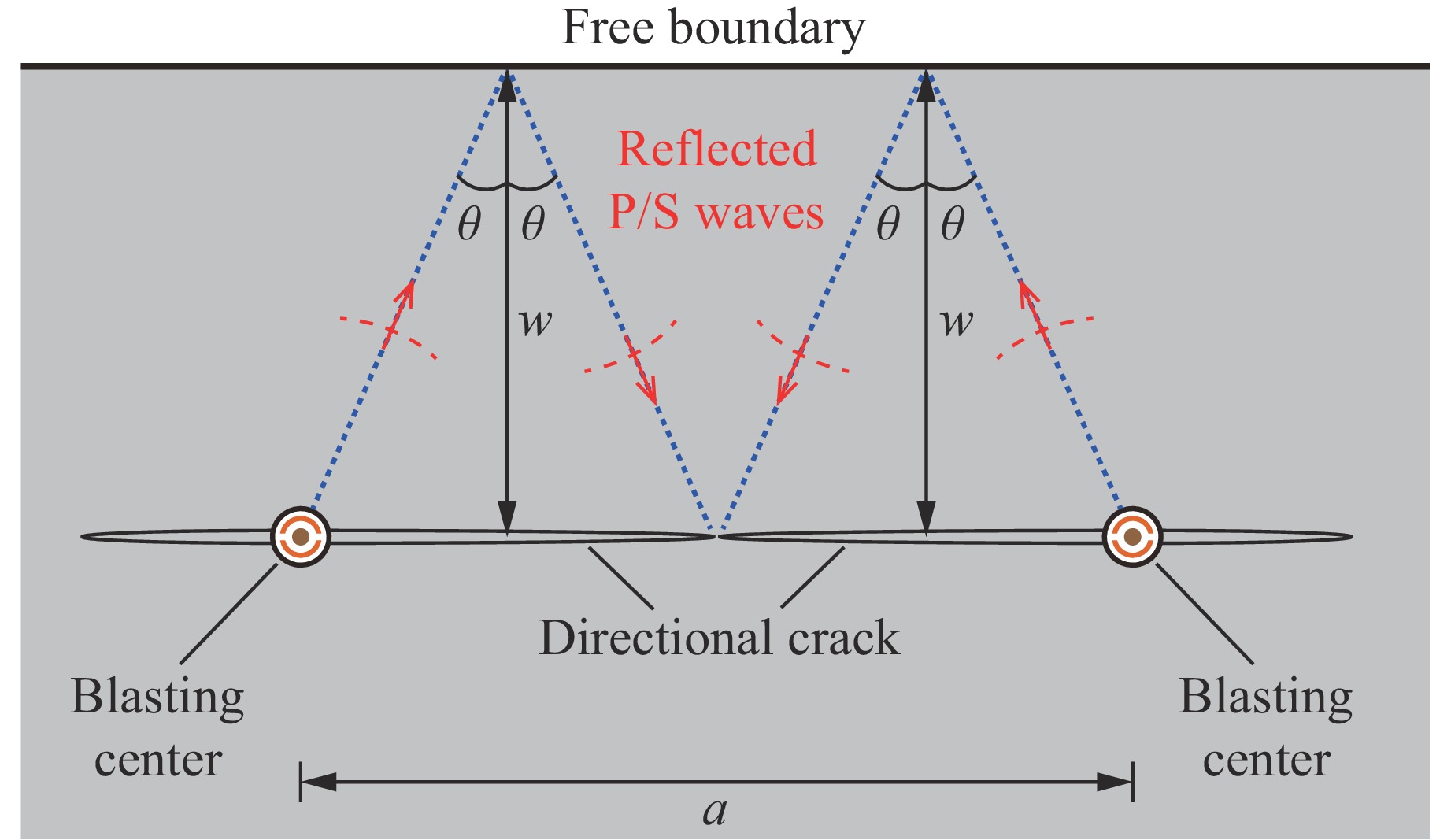

    图  11  定向断裂爆破炮孔间距计算示意图
    Figure  11.  Schematic diagram of borehole spacing calculation for directional fracturing blasting

    根据图11所示的几何关系,建立方程组

    2vtP,S = a
    (4)
    12CP,StP,Scosθ=w
    (5)
    vCP,S=sinθ
    (6)

    式中:a为定向断裂爆破炮孔间距;CP,S为反射P/S波波速;tP,S为反射P/S波返回裂尖的时间;w为爆破最小抵抗线,即炮孔与自由面的最短距离;θ为自由边界处反射P/S波对应的反射角度。

    联立上述公式,可得定向断裂爆破炮孔间距与裂纹速度、反射P/S波波速之间的关系

    a=4(CP,S/CP,Svv)21w
    (7)

    从上述公式推导结果发现,定向断裂爆破炮孔间距为最小抵抗线乘以比例系数,该比例系数为P波、S波波速与裂纹速度之比的函数。本实验中,有机玻璃中P波和S波的波速分别为2.32和1.26 km/s[17];由图10(a)可知,爆炸裂纹速度在反射波作用前为250~450 m/s,可取350 m/s。代入以上参数,计算可得:考虑反射P波作用时,定向断裂爆破炮孔间距为0.61w;考虑反射S波作用时,定向断裂爆破炮孔间距为1.16w。为减少自由边界的反射P/S波对定向爆炸裂纹的干扰,炮孔间距需小于0.61w1.16w。本研究从反射P/S波作用的角度推导了炮孔间距的计算公式,可为精细化定向断裂爆破提供理论参考。

    需要注意的是,此处计算仅考虑了自由边界反射P/S波的干扰作用,在实际定向断裂爆破工程中,还需考虑被爆介质的内部结构、装药参数等因素。

    采用爆炸焦散线方法和高速摄影技术,研究了自由边界影响下定向断裂爆破裂纹尖端应力分布和扩展机理。定向爆炸裂纹扩展可分为3个阶段,即反射波作用前、作用时、作用后,分析了反射P/S波对定向爆炸裂纹尖端的应力分布、断裂模式、裂纹偏转的影响,推导了自由边界影响下定向断裂爆破炮孔间距的计算公式,得到以下结论。

    (1)反射波作用前,定向爆炸裂纹尖端受爆生气体“气楔”作用,产生Ⅰ型(张开)断裂,裂尖应力为K场主导,即由应力强度因子主导,裂纹沿直线扩展。

    (2) 反射P/S波作用时,裂尖均受到张拉-剪切作用,均产生Ⅰ-Ⅱ复合型断裂,导致裂纹偏转形成“弧线形”路径;两者的区别在于,反射P波是由于倾斜作用使裂尖产生Ⅰ-Ⅱ复合型断裂,而反射S波是由于自身的剪切作用使裂尖产生Ⅰ-Ⅱ复合型断裂。反射P波作用下,裂尖产生畸变焦散斑,裂尖应力由K场主导变为非K场主导,而反射S波对裂尖应力的干扰较小,裂尖应力恢复为K场主导。

    (3) 反射波作用后,定向爆炸裂纹尖端在惯性作用下恢复为Ⅰ型(张开)断裂,裂纹沿直线扩展,进一步趋向自由边界。

    (4) 为减少反射P/S波的干扰作用,推导了定向断裂爆破炮孔间距的计算公式,可为精细化定向断裂爆破提供理论参考。
