基于八面体理论的岩石循环加-卸载本构模型及修正

    作者简介:罗吉安(1978-),男,博士,副教授,主要从事矿山工程力学的理论与应用研究.E-mail: 19552433@qq.com
    通讯作者: 刘丰茂, liufmaust@163.com
  • 1. 安徽理工大学力学与光电物理学院,安徽 淮南 232001
  • 2. 安徽理工大学土木建筑学院,安徽 淮南 232001

摘要: 探究岩石的受力特点及破坏特性是研究岩石地下工程安全性的关键,诸多学者都期望能在岩石本构模型的研究上取得突破性进展。在此背景下,提出了一种能够描述循环加-卸载条件下岩石的本构模型。首先,假设岩石的微元强度服从八面体剪应力理论并且微元破坏服从Weibull概率公式,将岩石本构中的损伤变量以及岩石微元强度表达式里包含的损伤因子进行本构变换,得到关于应力、应变等其他表现加-卸载下岩石损伤本构模型的参数,表示出岩石微元强度和损伤变量,再将得到的岩石微元强度和损伤变量代入所提出的岩石本构模型中,并进行等式变换得到一个函数表达式。通过将其与实验数据进行拟合对比分析,得出修正后的拟合参数,将其代入函数式中,得到损伤本构模型的修正式。最后将拟合参数进行必要的敏感性分析,得出各拟合参数的实际物理意义。

English Abstract

  • 岩石地下工程与人们的生命安全息息相关,如隧道、地下井巷等,主要原因是当岩石开挖后,周围岩石失去原有的平衡状态,内部的应力场也会发生变化。另外,岩石地下工程难免受到周期加-卸载作用,如地面交通周期荷载、地震等。众多学者对周期荷载作用下的岩石性质展开了研究,但却较少涉及循环加-卸载作用下岩石的本构模型。因此,将循环加-卸载作用引入岩石本构模型的研究中,为岩石损伤本构模型研究提供新的思路。

    岩石本构模型研究一直是岩石力学研究的重中之重,虽然现有的岩石本构模型比较多,但是往往存在许多问题,难以反映实际情况。因此,基于徐志英[1]、刘佑荣[2]等的岩石、岩体破坏理论,研究人员从不同方向对岩石损伤本构模型进行了探讨。曹文贵等[3-5]将岩石损伤本构理论与统计学理论有机地结合起来,利用岩石微元强度服从Weibull随机分布的特点,建立了岩石破裂全过程的损伤本构模型。在此基础上,袁小平等[6]将Drucker-Prager准则很好地运用到岩石弹塑性损伤本构模型的研究中,建立了Drucker-Prager准则下的岩石损伤本构模型。李西蒙等[7]分析了分级循环加-卸载应力-应变曲线特征和分级循环加-卸载下岩石疲劳损伤演化过程,建立了循环加-卸载条件下轴向应变与循环数目之间的理论模型。王者超等[8]通过花岗岩三轴循环试验,系统地研究了花岗岩疲劳力学特性,并提出了其疲劳力学模型。此外,何明明等[9]研究了循环加载过程变形 3 阶段的变形特性、循环软化与循环硬化、能耗特征,并且建立了耗散能随循环次数变化的演化方程。张平阳等[10-11]通过预测压气储能洞室的长期稳定性,提出了一种能够描述岩石循环加-卸载的本构关系,使岩石损伤本构模型研究取得了重大进展。

    基于以上研究背景,本工作将基于Weibull随机分布特点的岩石损伤本构模型进行拓展,引入八面体剪应力理论,并假设岩石微元强度服从八面体剪应力理论并且微元破坏服从Weibull 概率公式,通过加-卸载循环试验,描述每个循环内岩石强度及加-卸载模量的变化,进而提出循环加-卸载岩石损伤本构模型;进一步通过岩石损伤本构公式变换,得到关于应力、应变、泊松比、弹性模量以及其他能够表现加-卸载下岩石损伤本构模型的实验参数,将所采用的八面体剪应力理论以及各实验参数代入本构模型中,从而得到岩石的本构数学模型,并对单轴循环加-卸载作用下的岩石材料试验进行数据拟合,进一步分析所提出的岩石损伤本构模型以及各试验参数的物理意义。

    • 根据岩石在变形前后应变等价的原则,即利用J. Lemaitre应变等价假说,建立岩石损伤本构关系

      ${ \sigma ^*} ={ \sigma}/\left( {1 - D} \right) = { E} {{{ \varepsilon}^{\rm e}}}/\left( {1 - D} \right) $

      式中:σ*为有效应力矩阵,σ为名义应力矩阵,E为岩石材料弹性矩阵,${ \varepsilon}^{\rm e} $为岩石弹性应变矩阵,D为岩石损伤变量。对于以上建立的岩石损伤本构模型,损伤变量的确定是其关键,但是由于损伤变量的影响因素极为复杂,并且无法直接从试验中准确地获得,所以本研究结合岩石的破坏模型与判断依据,引入岩石微元强度和岩石破坏服从Weibull概率公式的特点,提出了基于八面体剪应力理论表示岩石损伤变量的方法。基于徐卫亚等[12]采用的方法,即假定岩石的破坏准则通式为

      $ f\left( {{\sigma ^*}} \right) - {k_0} = 0 $

      式中:k0是表示与材料黏聚力和内摩擦角有关的常数。式(2)虽然能够非常直观地表现出岩石微元强度的破坏情况,但却不能清楚地表现宏观状态下岩石破坏的程度,因此如何用岩石的微元强度表示宏观岩石强度将成为解决问题的关键。岩石内部由无数微元组成,两者是整体与个体的关系,故可引入概率统计学说,设岩石微元破坏的概率为${{P}}\left[ {f\left( {{\sigma ^*}} \right)} \right] = {{P}}\left[ {{k_0}} \right]$,依据概率统计理论,损伤变量的破坏概率为

      $ {{D}} =\int \nolimits_0^{{k_0}} P\left( x \right){\rm d}x $

    • 岩石微元强度实际上决定了宏观条件下岩石破坏的危险程度,因此,选择何种强度准则或者理论来近似定义岩石微元强度将是岩石损伤本构模型建立的关键。目前,用Drucker-Prager破坏准则、Coulomb-Mohr准则、莫尔库伦强度准则等定义岩石的微元强度,都取得了不错的研究进展。然而,有些岩石在两向或三向受力情况下,破坏之前的变形较大,没有明显的破坏荷载,表现出显著的塑性变形、流动或挤出,这种破坏即为塑性破坏。对于这类岩石,八面体剪应力理论认为,当八面体剪应力达到材料危险状态时的八面体剪应力值时,材料将处于危险状态,该理论更适用于复杂状态下的塑性材料,故八面体剪应力理论适用于定义某些复杂状态下岩石的微元强度。任何应力状态下的八面体剪应力理论可表示为

      $ {\tau \rm_{oct}} = \frac{1}{3}\sqrt {{{\left( {{\sigma _1} - {\sigma _2}} \right)}^2} + {{\left( {{\sigma _2} - {\sigma _3}} \right)}^2} + {{\left( {{\sigma _3} - {\sigma _1}} \right)}^2}} $

      式中:σ1σ2σ3分别为3个主应力。故基于八面体剪应力理论下岩石的微元强度为

      $ {{F}} = \frac{1}{3}\sqrt {{{\left( {\sigma _1^* - \sigma _2^*} \right)}^2} + {{\left( {\sigma _2^* - \sigma _3^*} \right)}^2} + {{\left( {\sigma _3^* - \sigma _1^*} \right)}^2}} $

      式中:$\sigma _1^* $$\sigma _2^* $$\sigma _3^* $为损伤变量修正后的有效主应力。

    • 假设岩石为各向同性体,并且其破坏时岩石的微元强度服从Weibull概率分布,则岩石的概率密度分布函数为

      $ {{P}}\left( {{F}} \right) = (m/{F_0}){(F/{F_0})^{{{m}} - 1}}\exp \left[ { - {{\left( {F/{F_0}} \right)}^m}} \right] $

      式中:F为微元破坏Weibull分布的分布变量,mF0为Weibull的分布参数。基于统计学理论,将式(6)代入式(3),变换整理后可得损伤变量为

      $ {{D}} =\int \nolimits_0^F P\left( x \right){\rm d}x = 1 - \exp \left[ { - {{\left( {F/{F_0}} \right)}^m}} \right] $

      上述岩石损伤变量求解的关键在于岩石微元强度的确定,本研究将八面体剪应力理论近似表示岩石的微元强度,故将式(5)代入式(7)得出岩石损伤变量的最终表达式

      ${{D}} =\int \nolimits_0^F P\left( x \right){\rm d}x\\ = 1 - \exp \left[ { - {{\left( {\frac{1}{3}\sqrt {(\sigma _1^* - \sigma {{_2^*}) ^2}+ (\sigma _2^* - \sigma {{_3^*})^2} +( \sigma _3^* - \sigma {{_1^*})^2}}\bigg/{F_0}} \right)}^m}} \right]$

      损伤力学中J. Lemaitre应变等价假说以及材料力学中广义胡克定律可表示为

      $ {\sigma ^*} = \sigma /\left( {1 - D} \right) $

      $ {\rm{\varepsilon }} = \frac{1}{E}\left[{\sigma _1^* - \mu \left( {\sigma _2^* + \sigma _3^*} \right)} \right] $

      式中:E为弹性模量,μ为泊松比。联立式(8)、式(9)、式(10),可得岩石在三轴作用下的损伤关系

      $ {\sigma _1} = \left[ {E{\varepsilon _1} + \mu \left( {\sigma _2^* + \sigma _3^*} \right)} \right]\exp \left[ { - {{\left( {\frac{1}{3}\sqrt {(\sigma _1^* - \sigma {{_2^*})^2} + (\sigma _2^* - \sigma {{_3^*}) ^2}+ (\sigma _3^* - \sigma {{_1^*})^2}}\bigg/{F_0}} \right)}^m}} \right] $

      所以,岩石在三轴作用下的损伤本构模型可表示为

      $ {\sigma _1} = E{\varepsilon _1}\left( {1 - {{D}}} \right) + {\rm{\mu }}\left( {{\sigma _2} + {\sigma _3}} \right) $

      $ {\sigma _1} = E{\varepsilon _1}\exp \left[ { - {{\left( {\frac{1}{3}\sqrt {(\sigma _1^* - \sigma {{_2^*})^2} + (\sigma _2^* - \sigma {{_3^*})^2} + (\sigma _3^* - \sigma {{_1^*})^2}} \bigg/{F_0}} \right)}^m}} \right] + {\rm{\mu }}\left( {{\sigma _2} + {\sigma _3}} \right) $

    • 当岩石材料处于单轴状态下时,仅受到单方向的力,故将三轴作用下岩石本构关系进行公式变换,即可得到单轴作用下岩石本构模型

      $ {\rm{\sigma }} = {{E}}\varepsilon \,\exp \left[ { - {{(\sqrt 2 \left( {1 - \mu } \right)E\varepsilon /3{F_0})}^m}} \right] $

    • 基于章清叙等[13]周期荷载作用下红砂岩变形特性的试验方法,本研究通过对砂岩的循环加-卸载试验(见图1)来验证提出的岩石本构关系。选取直径为50 mm、高为100 mm的标准岩石试件(见图2),并且要求砂岩试件两端不平行度误差不大于0.05 mm。对每个试件都进行6个等级的加-卸载,加载卸载过程不间断,每次加载的峰值大约为30、40、50、60、70、80 MPa,当加载到第6等级时,岩石自动急剧卸载,岩石破坏。砂岩的循环加-卸载应力-应变曲线如图3 所示。

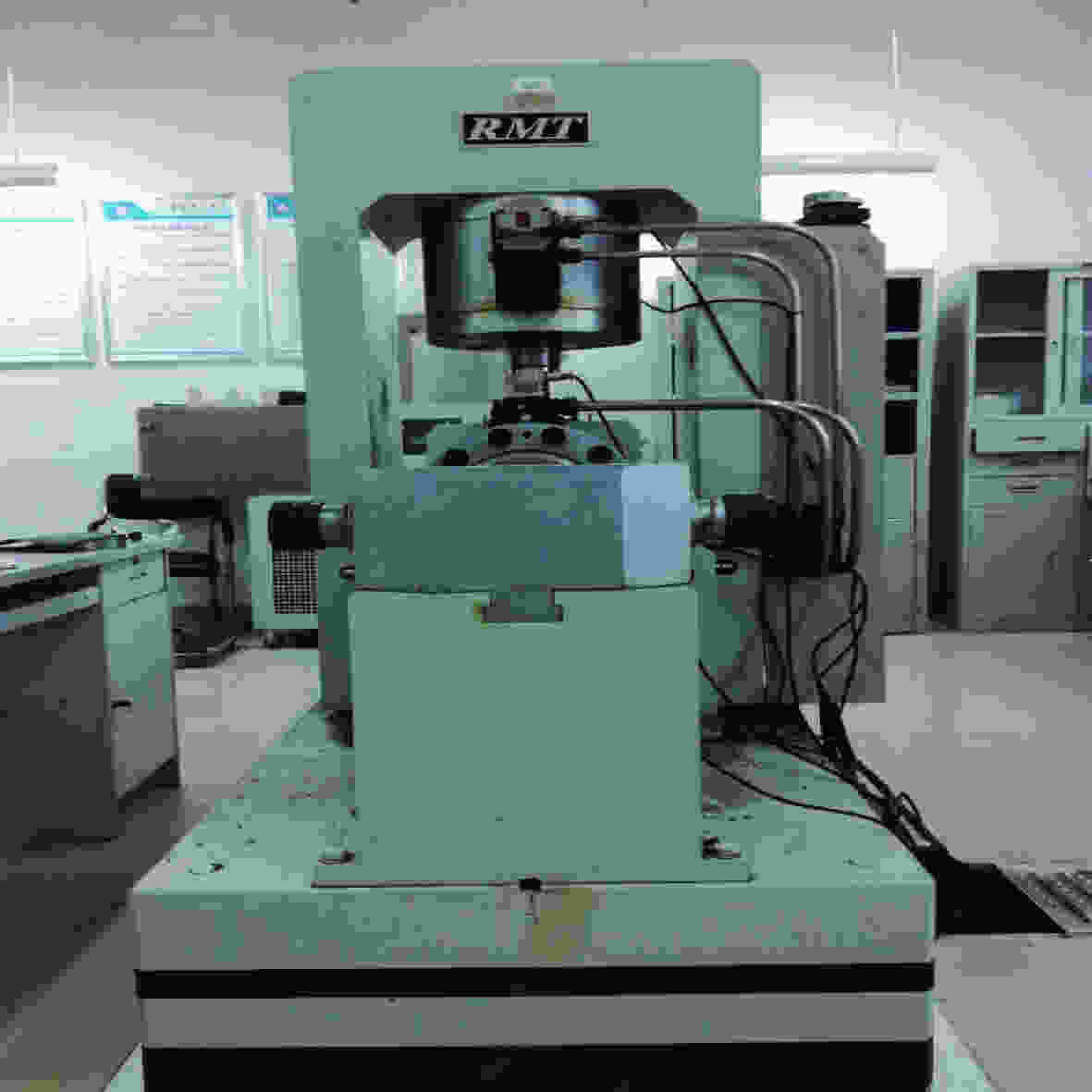

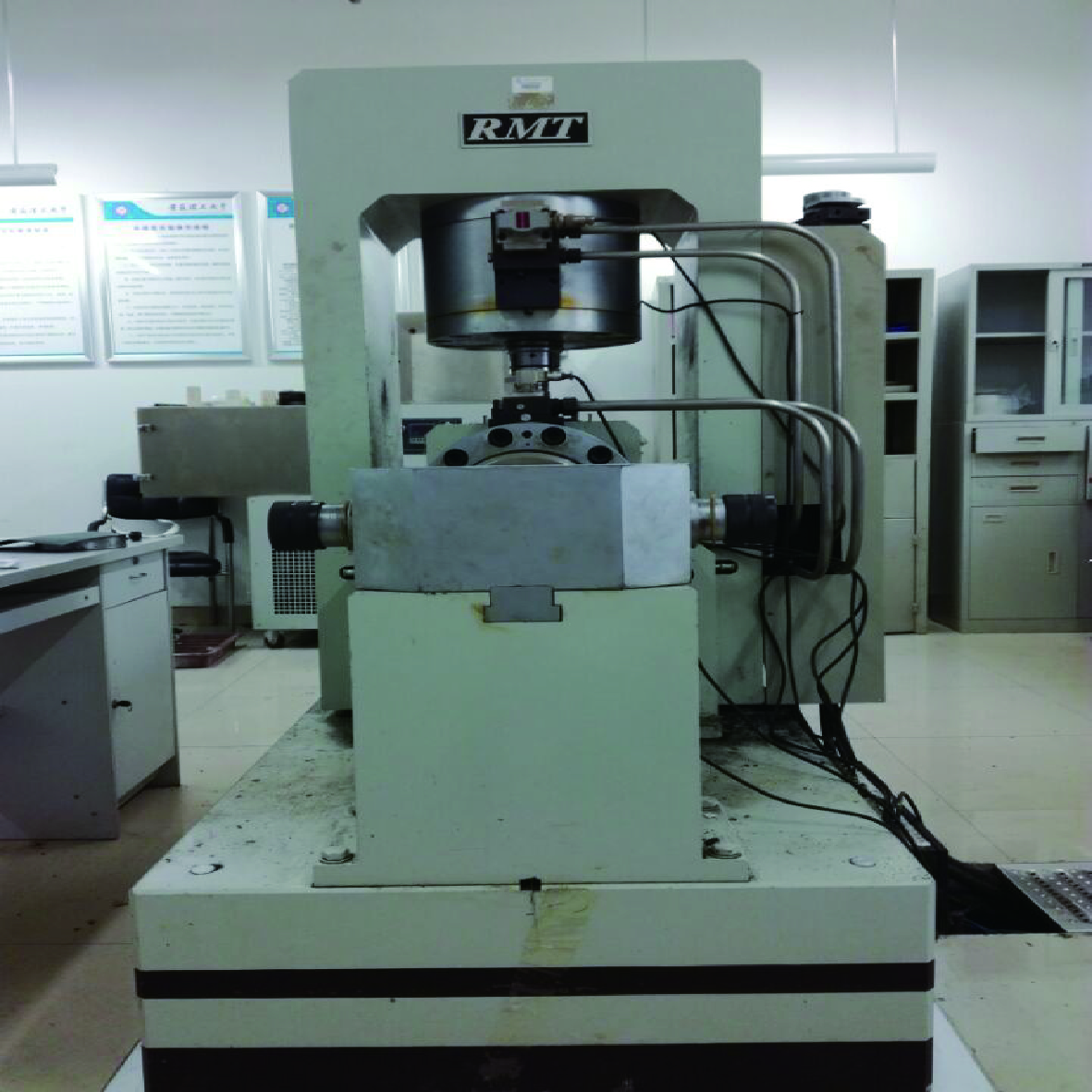

      图  1  循环加-卸载试验机

      Figure 1.  Cyclic loading and unloading test machine

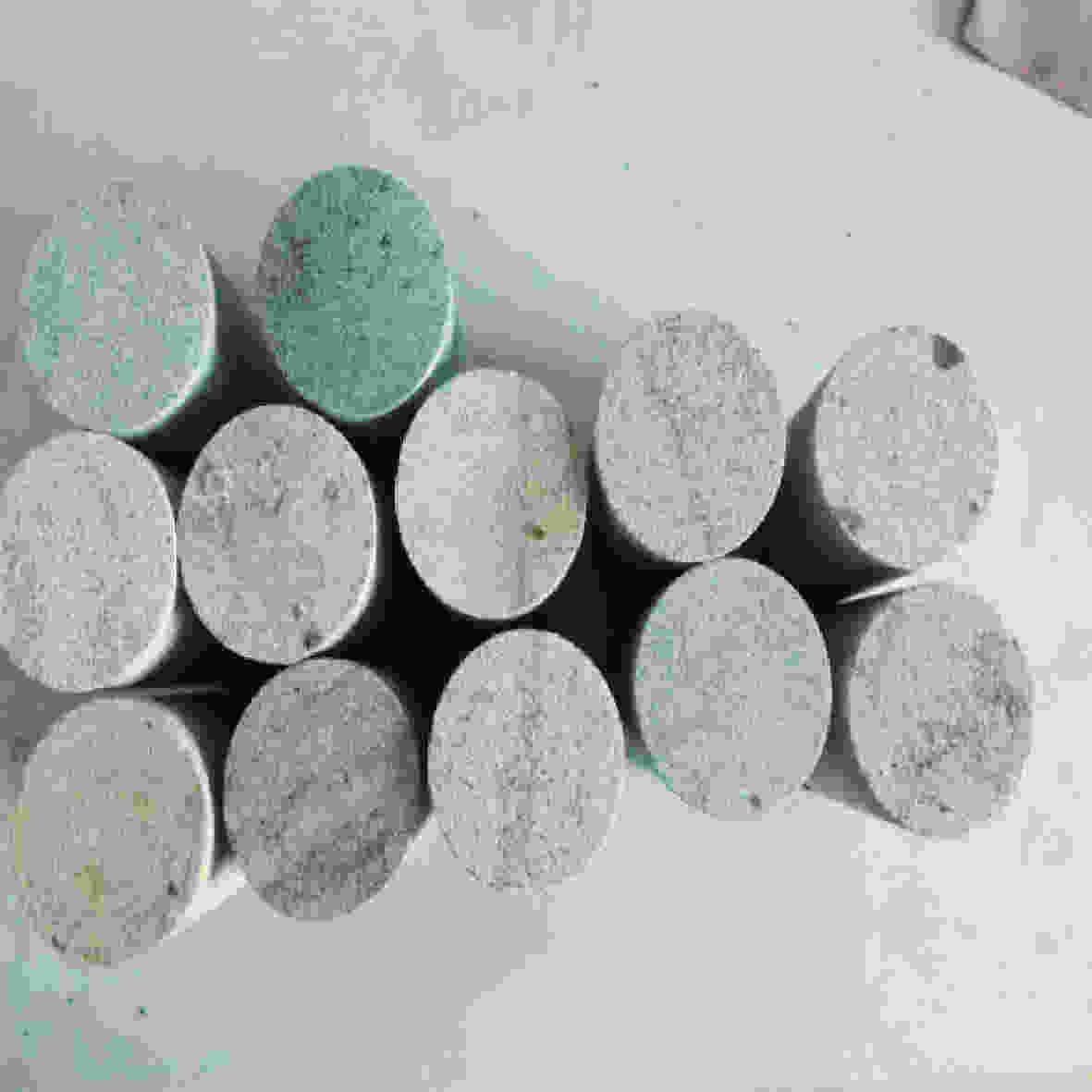

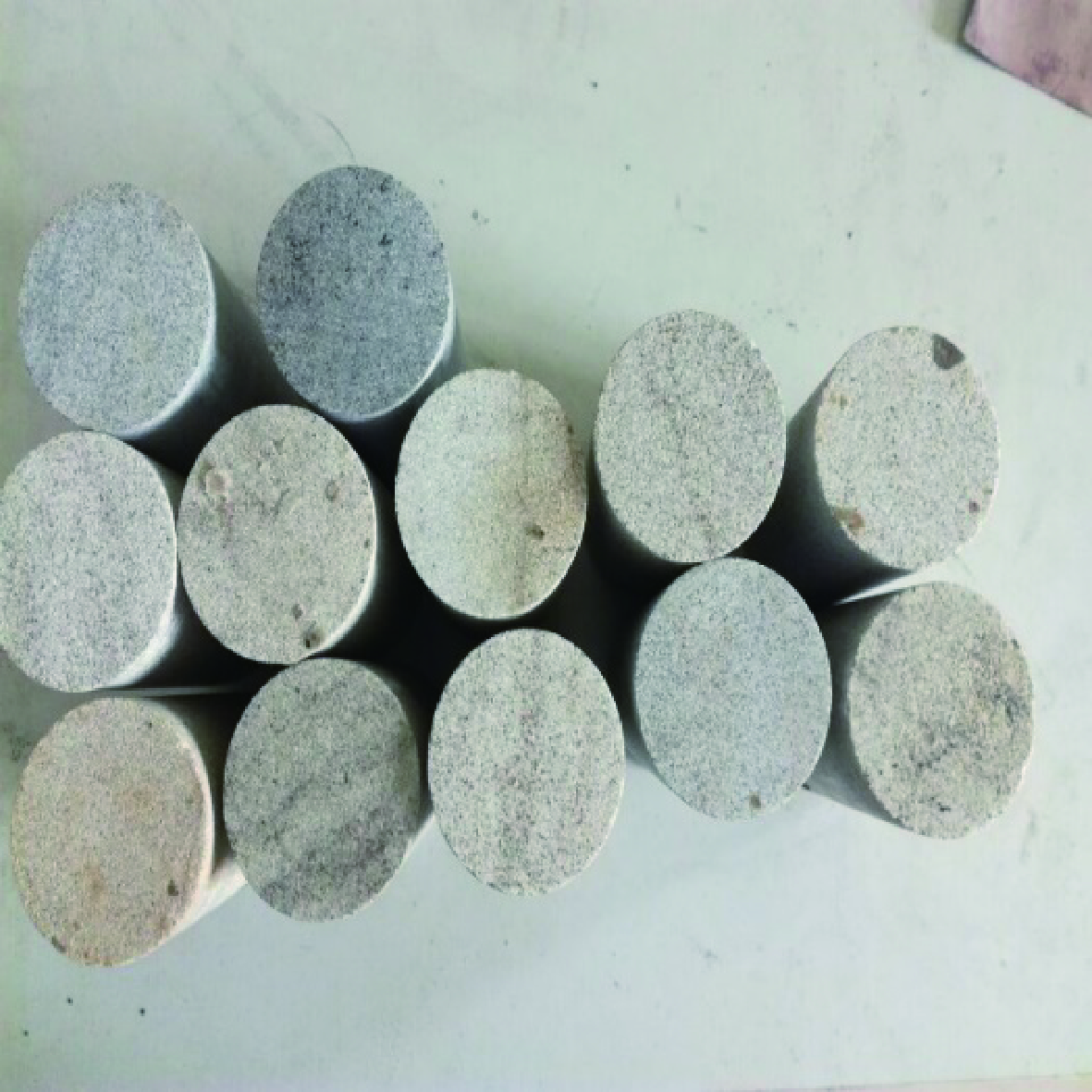

      图  2  标准岩石试件

      Figure 2.  Standard rock specimens

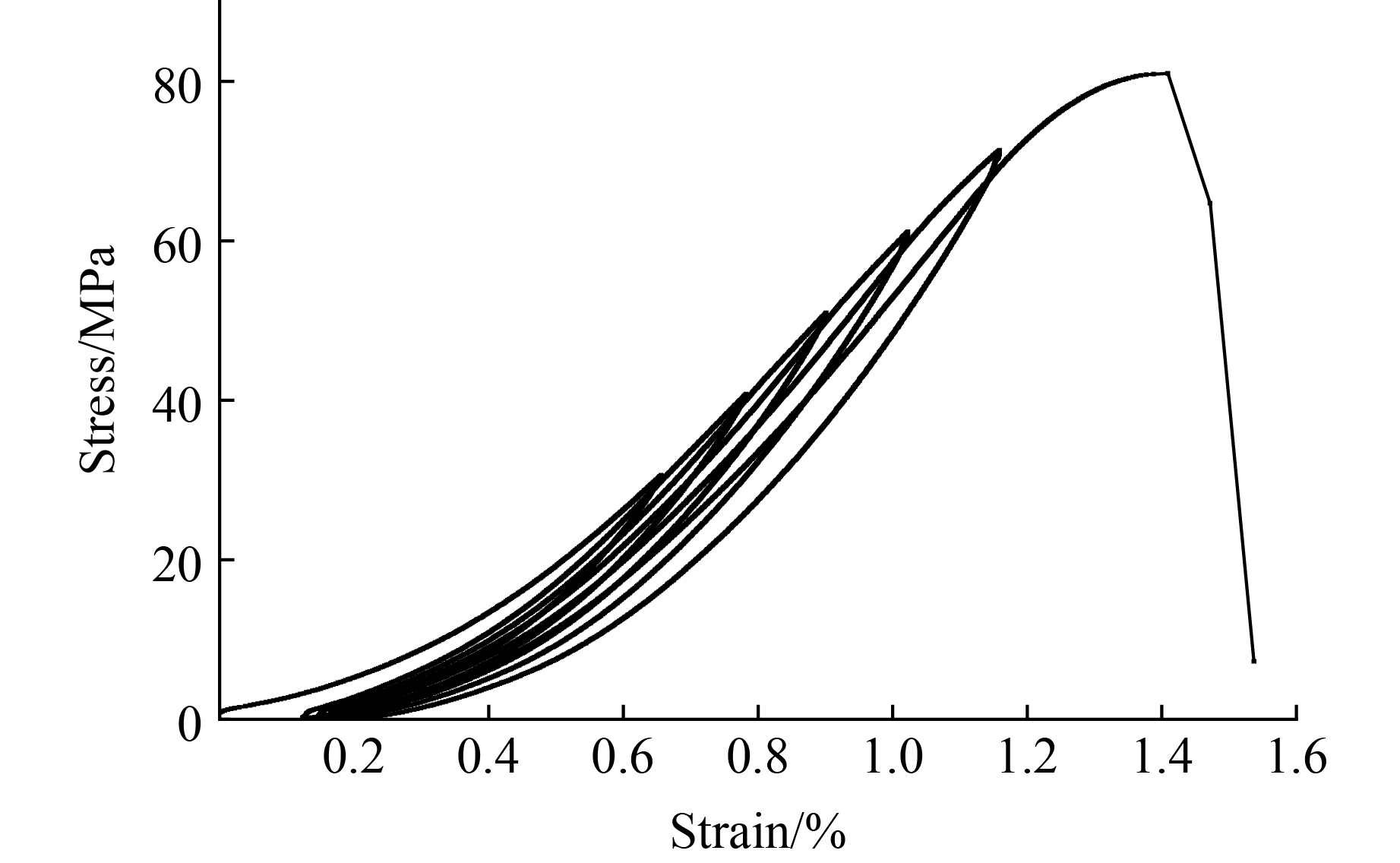

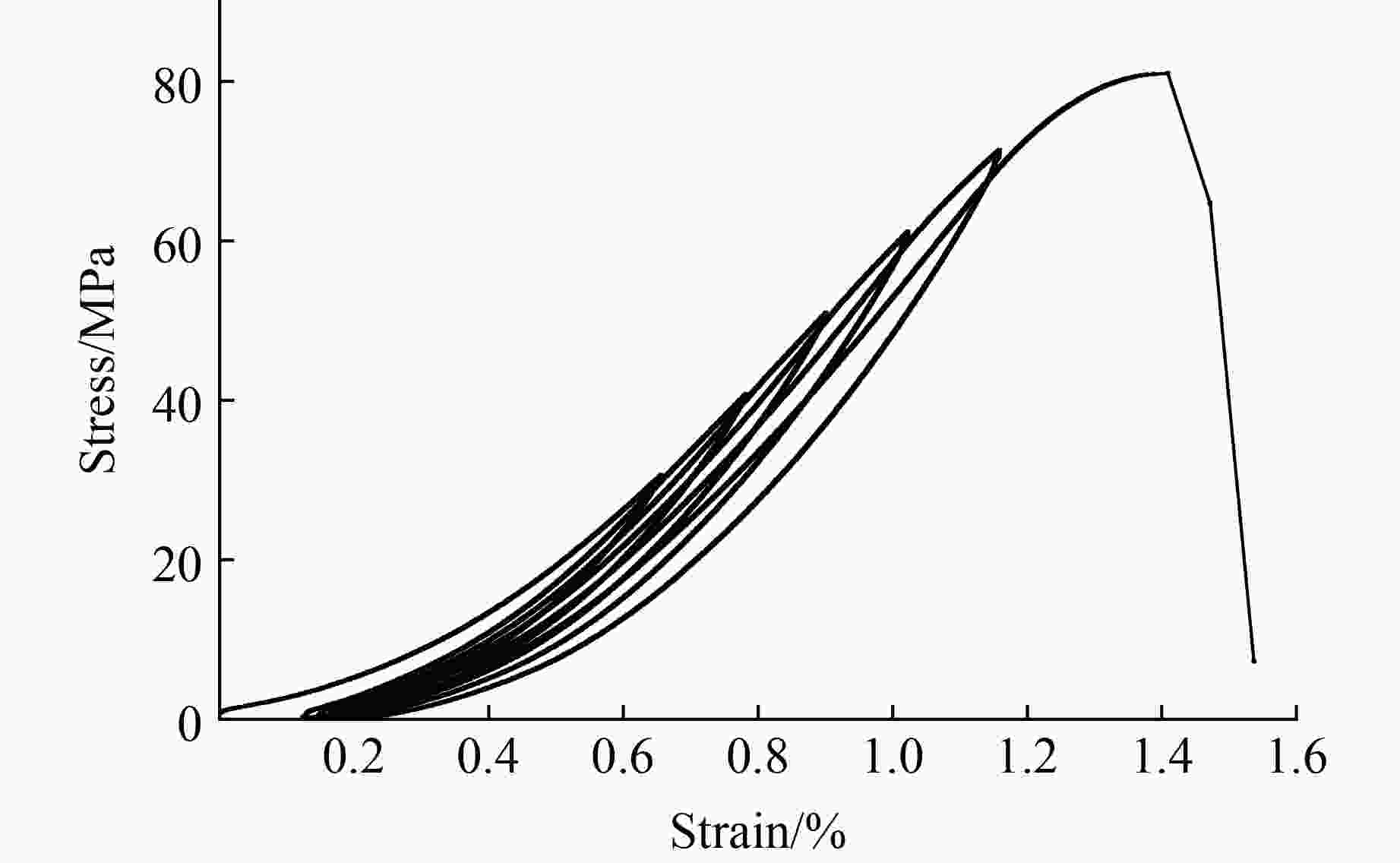

      图  3  试验应力-应变曲线

      Figure 3.  Stress-strain curve of the tests

      从实验数据中可以看出,岩石在循环加-卸载试验过程中存在残余变形,并且第一次卸载时最大,达到0.12,这是由于自然界岩石材料中存在诸多缝隙、空隙等,在加载过程中,这些空隙不断被压密,形成了无法逆转的塑性变形,这也符合葛修润等[14-15]提出的岩石疲劳破坏和不可逆变形问题的结论。经过多次反复加载与卸载,且每次施加的峰值荷载都比前一次施加的峰值荷载大,塑性滞回环的面积也将有所扩充,岩石的弹性模量也有所增加,因此,结合岩石力学中砂岩弹性模量的经验取值,可将砂岩的弹性模量取值为12 GPa。另外,由应力-应变曲线也可以看出,经过最后一个等级加载后,岩石急剧卸载,这是由于岩石在承受大约82 MPa后发生破坏,破坏后岩石无法再承受应力,所以,应力将急剧下降,直至为零。

    • 目前,对于 Weibull 分布下的岩石损伤本构模型数据拟合过程,大部分采取在本构模型的基础上引进经验公式,进而推导出关于mF0的函数表达式。此种方法虽然可以拟合出mF0,但形式过于复杂。本研究通过系列等式变换,将所提出的本构模型变换为较简单的关于mF0的数学表达式,再进行拟合,即可得到所需要的参数。首先,将式(14)进行变换,可得

      $ \sigma /E\varepsilon = \exp \left[ { - {{(\sqrt 2 \left( {1 - \mu } \right)E\varepsilon /3{F_0})}^m}} \right] $

      再进一步变换,得

      $ \ln \left( {\sigma /E\varepsilon } \right) = - {[\sqrt 2 \left( {1 - \mu } \right)E\varepsilon /3{F_0}]^m} $

      $ {F_0}{\left[ { - \ln \left( {\sigma /E\varepsilon } \right)} \right]^{\textstyle\frac{1}{m}}} = \sqrt 2 \left( {1 - \mu } \right)E\varepsilon /3 $

      ${{A}} = - \ln \left( {\sigma /E\varepsilon } \right)$${{B}} = \sqrt 2 \left( {1 - \mu } \right)E\varepsilon /3 \approx 0.47E\varepsilon - 0.47E\varepsilon \mu $${{n}} = \dfrac{1}{m}$,可得出本构变换方程为

      $B={F_0}{A^n}$

    • 本研究采用单轴循环加-卸载试验对所提出的岩石本构关系进行验证。首先,对所选试件进行分等级加-卸载试验,并根据实验数据对所有循环下的实验曲线进行拟合,然后选取试验曲线拟合程度较好的典型试验结果曲线(见图4图5),再进行整理分析。

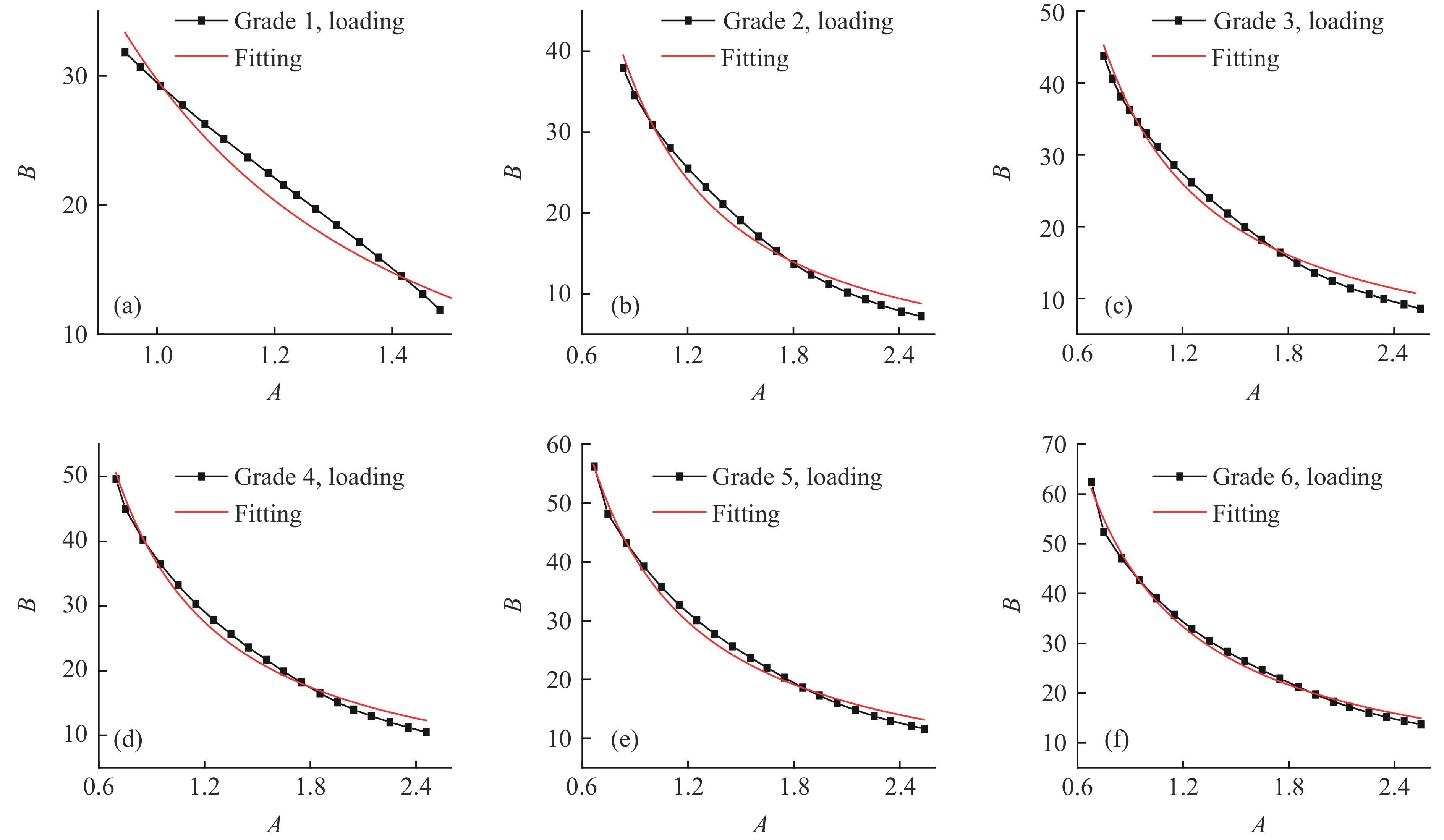

      图  4  加载阶段B-A曲线拟合

      Figure 4.  B-A fitting curve during loading stage

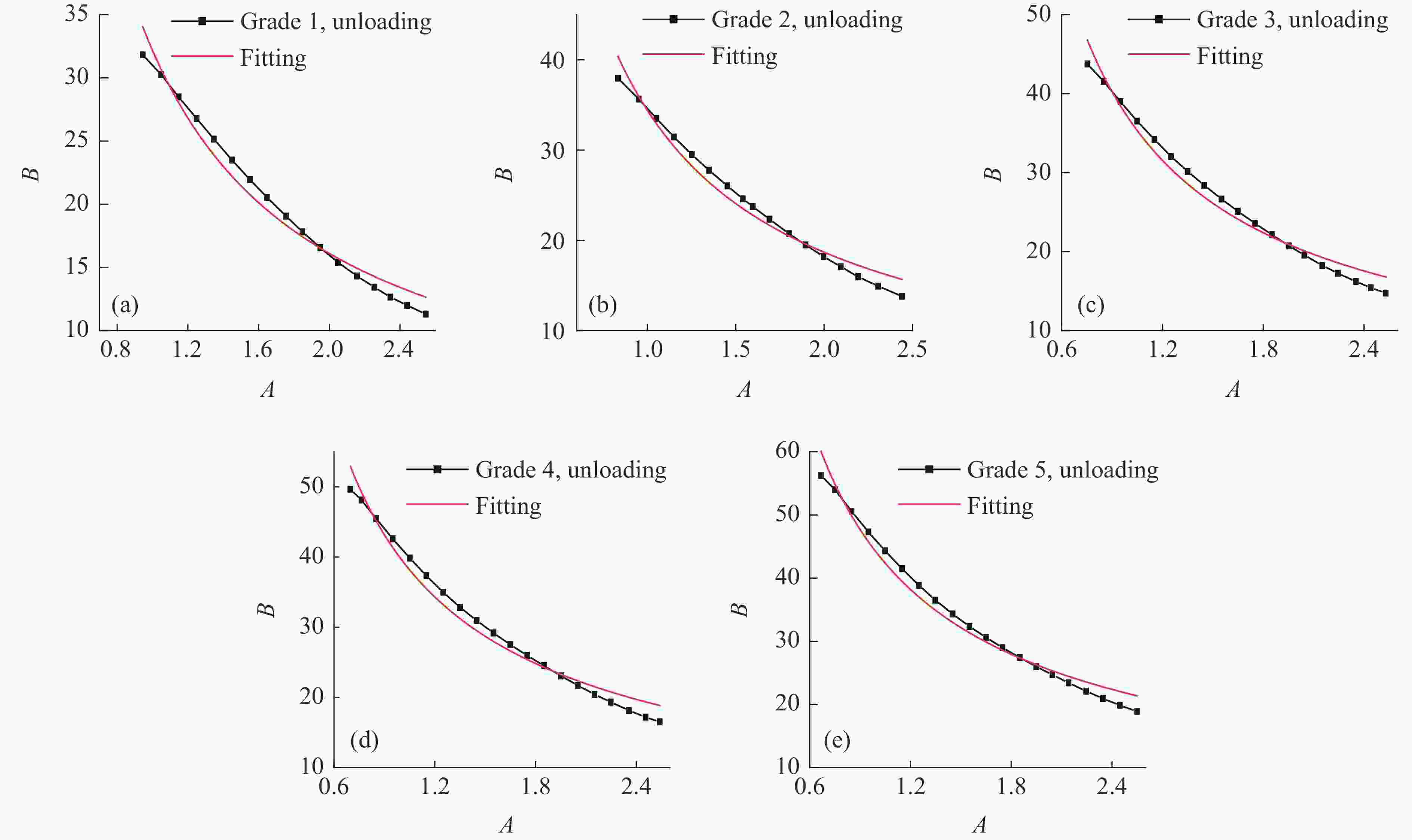

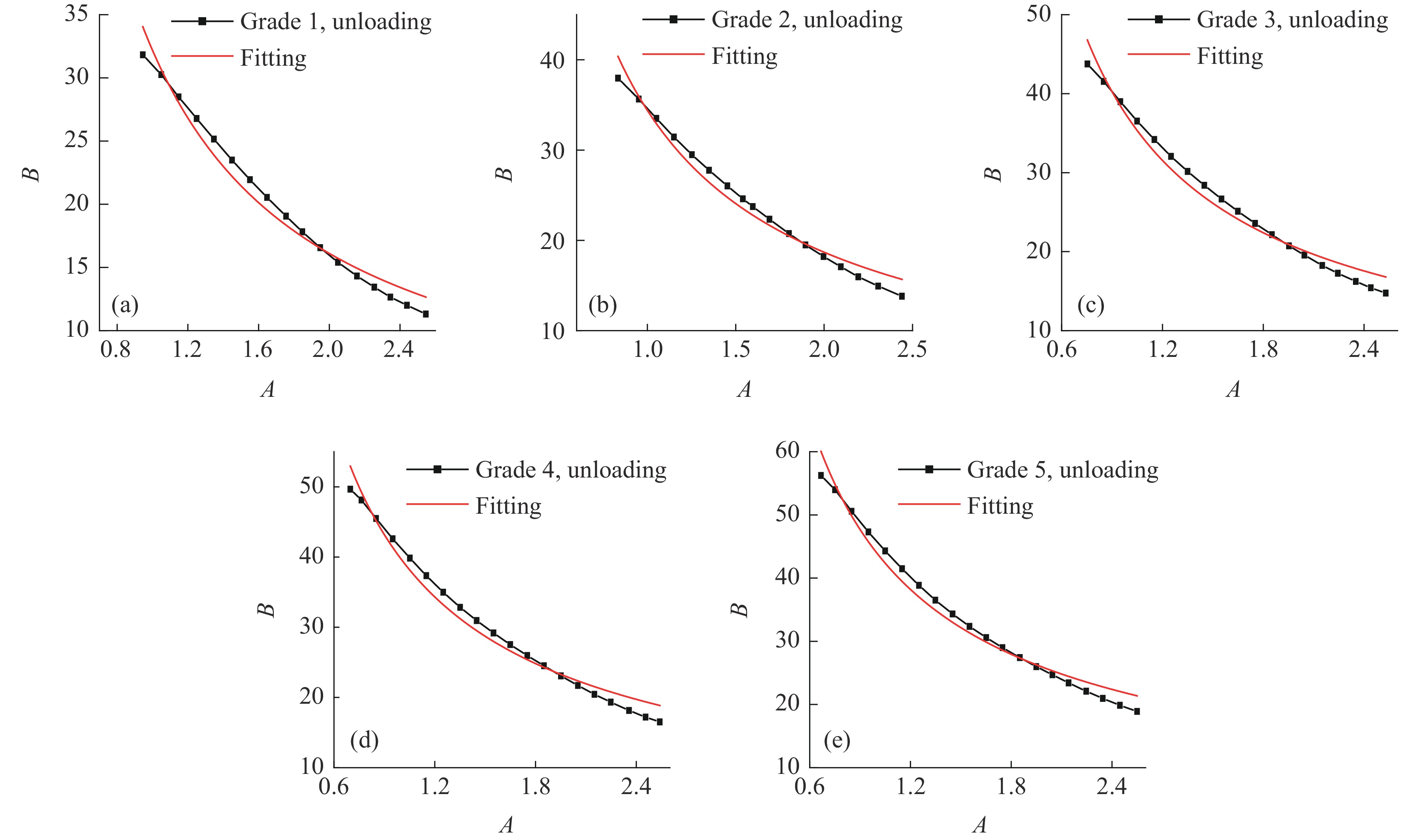

      图  5  卸载阶段B-A曲线拟合

      Figure 5.  B-A fitting curve during unloading stage

      对实验数据进行拟合处理后,便可分别得到加载阶段曲线和卸载阶段曲线,由加-卸载曲线可知:实验数据拟合曲线的拟合校正系数均在0.98以上(第1等级加载除外),说明拟合效果非常好。另外,第1等级加载的拟合校正系数只有0.93,拟合程度较低。这是由于第1次加载时,加载峰值应力只有30 MPa,并且岩石在自然状态下,内部有许多空隙和缝隙,当初次加载时,大多数情况只是将岩石内部的空隙和缝隙压密,损伤积累得也不明显,因此并不十分符合所提出的岩石本构模型。

      随着加-卸载等级的提高,拟合程度愈加完美,尤其在加载过程中表现得十分明显,岩石在不同等级加载下,开始时所承受的应力较小,随着等级增加,应力逐渐地增加,岩石内部损伤不断积累,故损伤本构模型的拟合效果趋于良好。另外,通过表1可以观察到,卸载过程时拟合效果提高得并不非常明显,但总体拟合效果良好。

      Loading and unloading grade m F0R2
      Grade 1, loading–0.483 0129.691 940.932 97
      Grade 2, loading–0.737 9730.952 100.983 45
      Grade 3, loading–0.840 3432.264 570.984 80
      Grade 4, loading–0.890 0433.767 980.988 36
      Grade 5, loading–0.920 3436.484 550.991 11
      Grade 6,loading–0.938 5140.468 440.993 62
      Grade 1, unloading–1.001 4832.181 620.972 66
      Grade 2, unloading–1.135 5034.403 390.975 51
      Grade 3, unloading–1.183 0036.806 630.973 74
      Grade 4, unloading–1.252 5239.700 140.976 53
      Grade 5, unloading–1.297 3443.966 390.978 54

      表 1  加-卸载等级参数

      Table 1.  Parameters of each loading and unloading level

      根据表1中各加-卸载等级的参数可知,参数m与加-卸载等级的大小呈反比,而参数F0与加-卸载等级的大小呈正比,也就是说随着加-卸载等级的提高,参数m减小,参数F0增大。在循环加-卸载过程中,岩石所受到的峰值应力逐渐增加,岩石强度逐渐增大,可认为岩石的强度随F0的增大而增大,故F0反映出岩石的宏观平均强度。另外,在不断的循环荷载作用下,岩石的微元强度有所减小,因此,m有可能与岩石微元强度有关,反映了岩石微元强度分布的集中程度,m越小,岩石塑性程度将越高,对于两个参数的性质及物理意义则需要更加具体的分析。

    • 通过以上对参数mF0的分析可以看出,参数mF0的变化规律受所施加应力的影响,如果能够分析参数mF0与所施加应力的关系并进行拟合,就能比较有效地对岩石损伤模型进行修正。如图6图7所示,将参数mF0分别作为纵坐标,岩石所受到的应力为横坐标,取每次循环加载的峰值应力30、40、50、60、70、80 MPa为横坐标参考点,可得到F0-σ1m-σ1散点分布图,采用双曲线进行拟合,可得到

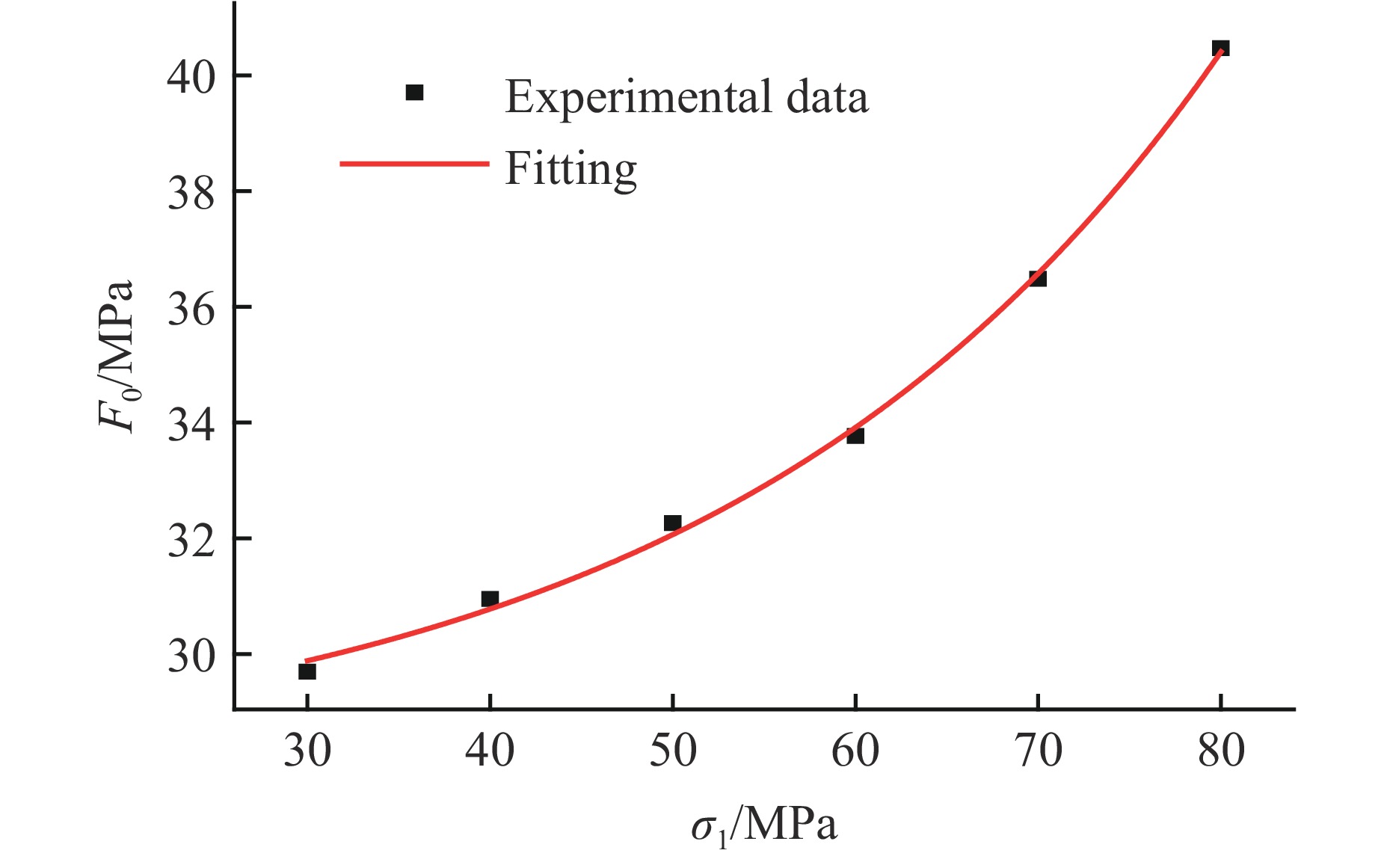

      图  6  Weibull分布参数F0与正应力σ1的关系

      Figure 6.  Relation between Weibull distribution parameter F0 and the normal stress σ1

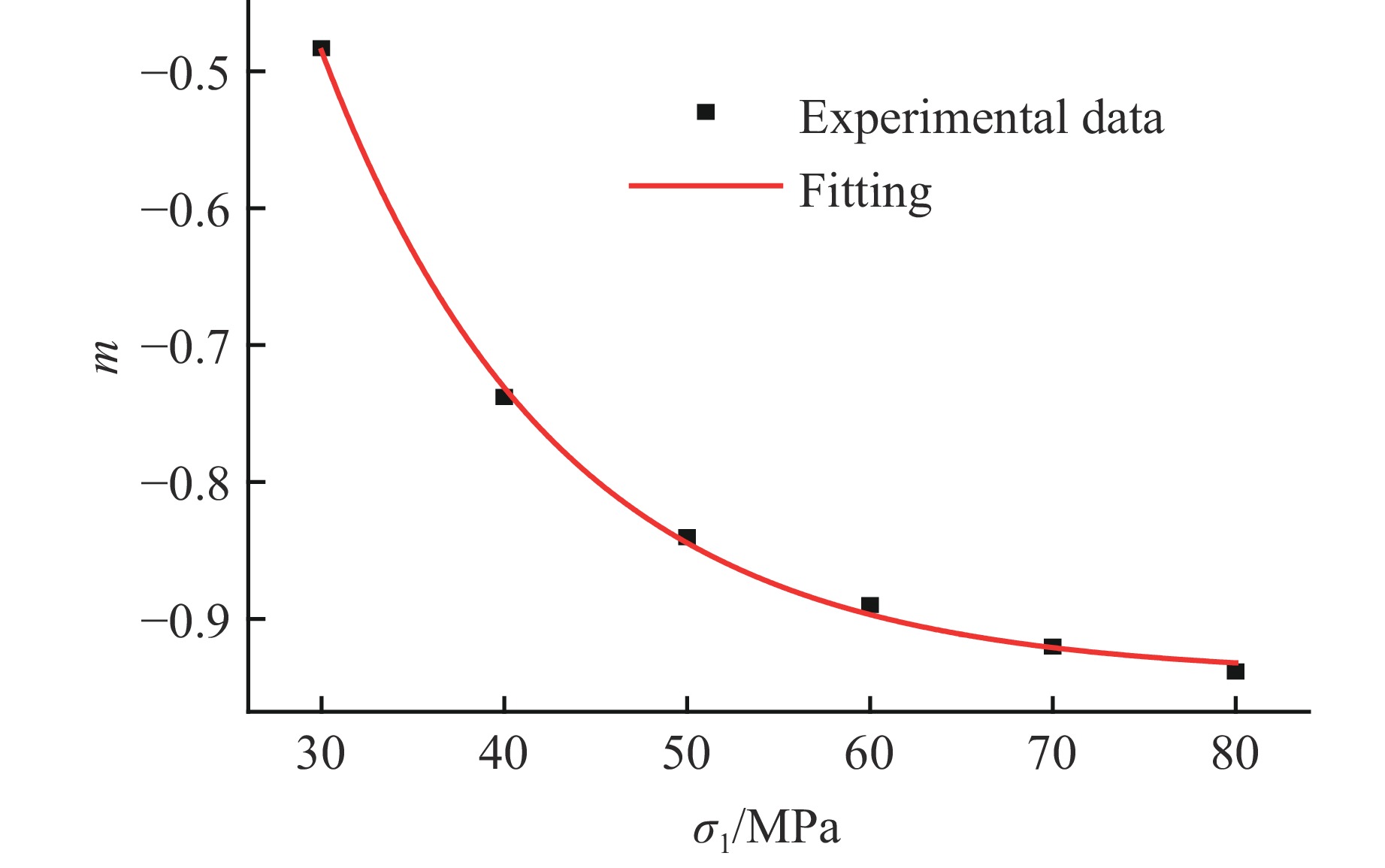

      图  7  Weibull分布参数m与正应力σ1的关系

      Figure 7.  Relation between Weibull distribution parameter m and the normal stress σ1

      $ {{{F}}_0} = 0.684\;35\;{\rm{exp}}({\sigma _1}/27.491\;45) + 17.846\;35 $

      $ m = 4.660\;29\;{\rm{exp}}( - {\sigma _1}/12.917\;26) - 0.941\;63 $

      式(19)和式(20)的拟合系数分别高达0.997 02和0.998 23,也就是说在不同应力情况下参数mF0的变化规律较符合拟合公式。将式(19)、式(20)代入式(14),即可得到修正后的损伤本构模型。

    • 通过对加-卸载过程中实验数据的拟合发现,本构模型中的参数mF0具有一定的变化规律,并且这些变化与刘树新等[16]提出的Weibull参数变化规律相似。因此,本研究进行了本构损伤模型参数的敏感性分析,进一步确定参数的具体物理意义。

      以拟合效果较好的第6次循环加载阶段为例,首先将m固定为拟合值–0.938 517 71,分别对F0取20、25、30、35、40、45,将其参数分别代入损伤本构模型,即可得到F0取值不同情况下的应力-应变曲线,如图8所示。

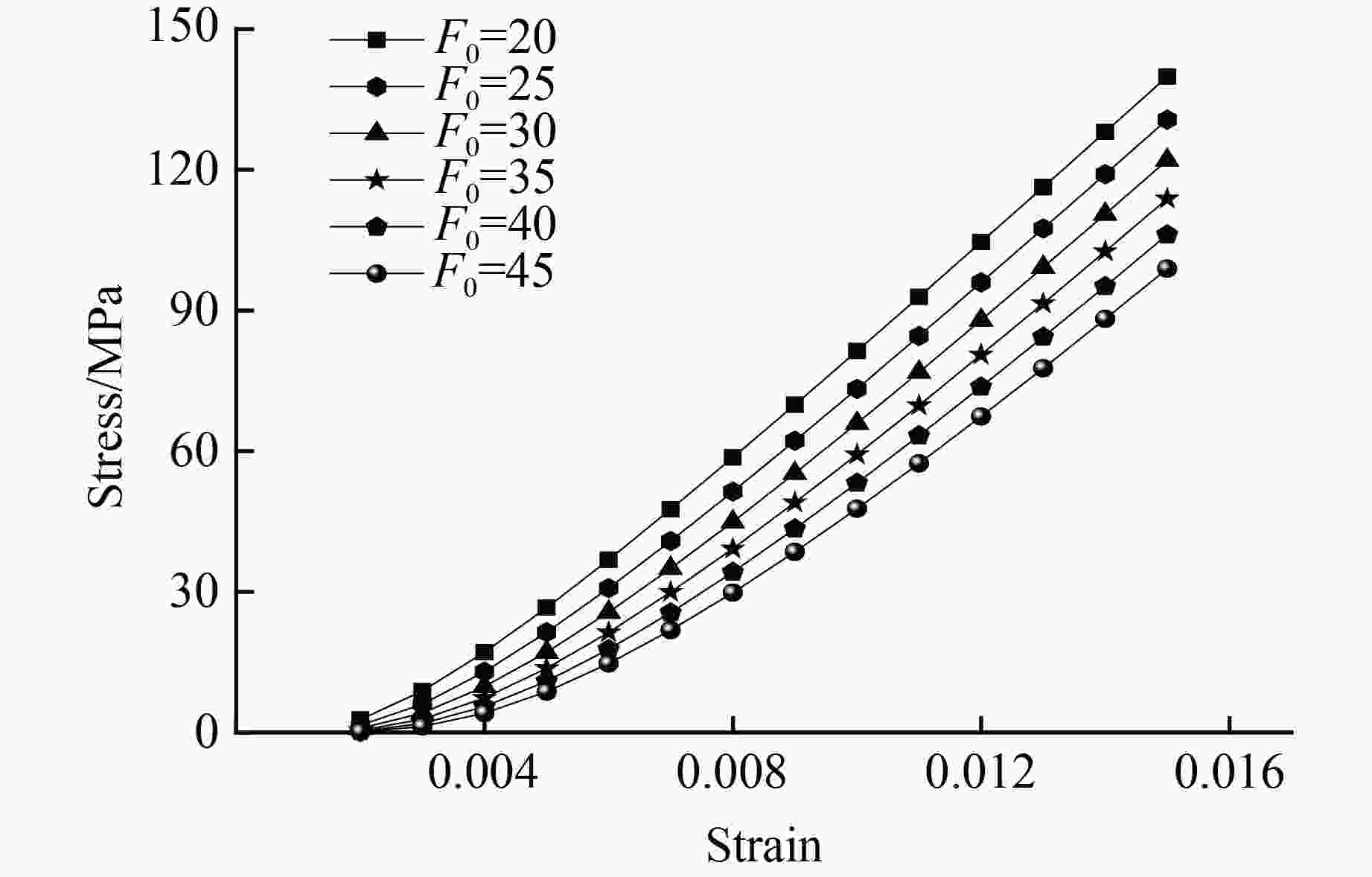

      图  8  参数F0的敏感性分析情况

      Figure 8.  Sensitivity analysis of parameter F0

      从图8可以看出,随着F0的增大,应力-应变曲线趋于平缓,岩石的峰值强度也逐渐减小,进一步表明参数F0与岩石的宏观平均强度有关。另外,从表1可以观察出,随着加-卸载等级的增加,参数F0逐渐增加,岩石的平均宏观强度逐渐降低。这是由于在不断加-卸载过程中,岩石的内部损伤逐渐积累,使得岩石宏观强度随之降低,即对试样第1次加载达到某个值后卸载,且试样不破坏,对所得数据进行分析整理后,对试样第2次加载达到某个值后卸载,且试样不破坏,再对所得数据进行分析整理后,对试样进行第3次加载达到某个值后卸载,且试样不破坏,依次类推,当进行第6次加载时试件破坏。进行多组试验,取典型曲线进行敏感性分析,最终得出参数F0可能与岩石的平均宏观强度有关,与参数F0的敏感性情况一致。

      同样以拟合效果较好的第6次循环加载阶段为例,将参数F0固定为拟合值40.468 44,分别对m取0、–0.5、–1.0、–1.5、–2.0、–2.5。将其参数分别代入损伤本构模型,即可得到m不同情况下的应力-应变曲线,如图9所示。

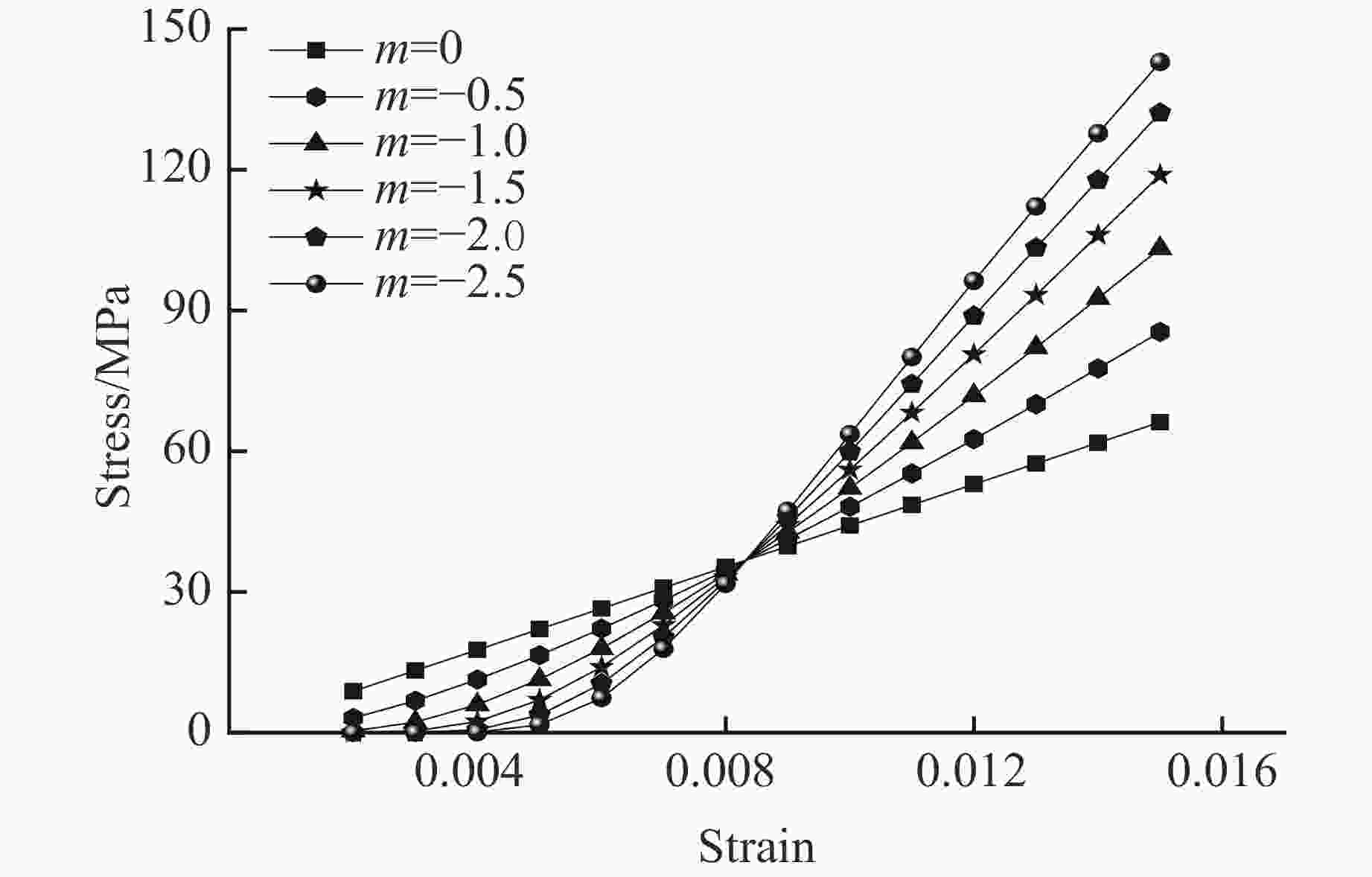

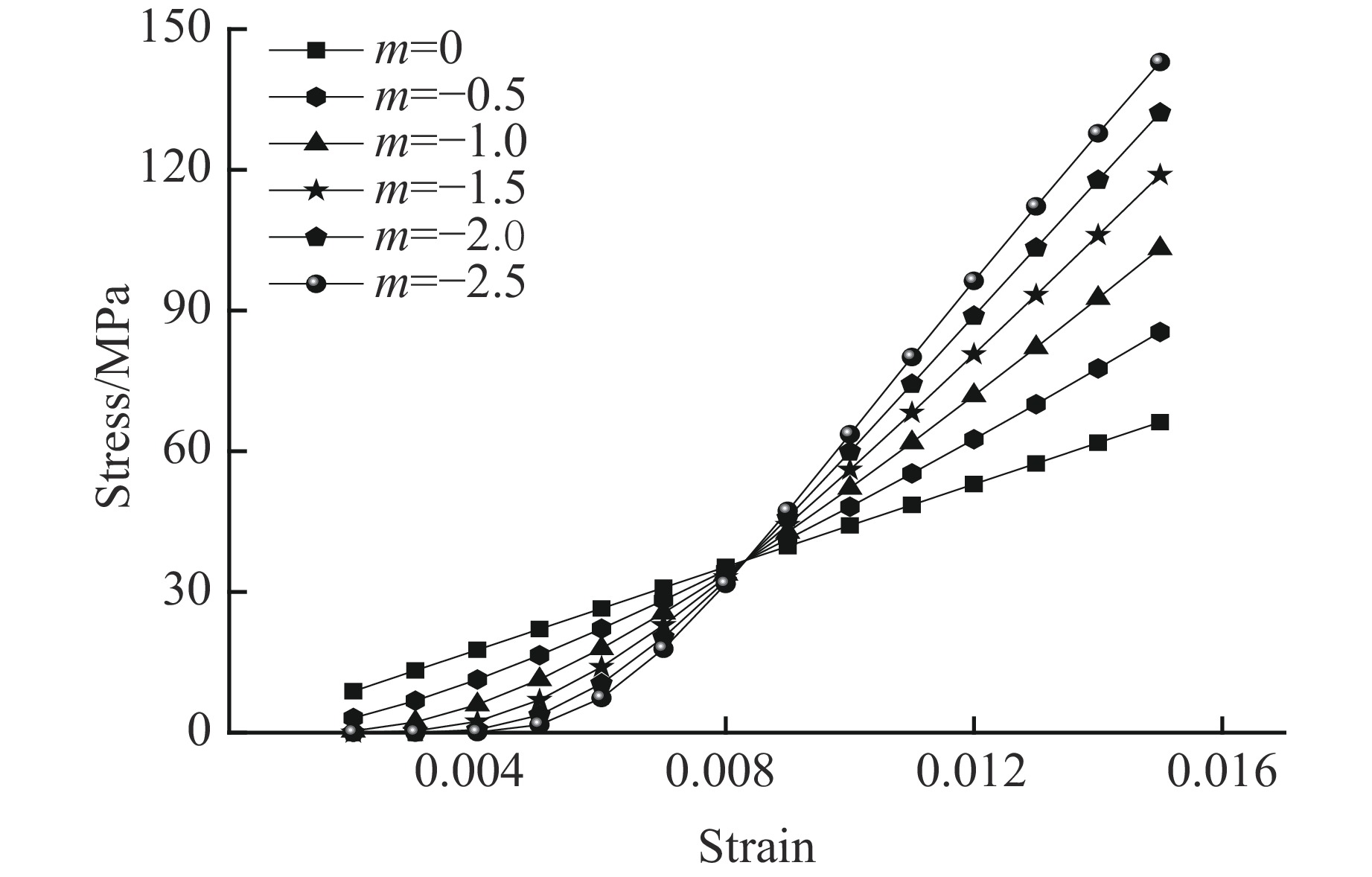

      图  9  参数m敏感性分析情况

      Figure 9.  Sensitivity analysis of parameter m

      图9可以发现:当理论应力值小于32 MPa时,随着参数m的减小,理论应力值逐渐减小;反之,当理论应力值大于32 MPa时,随着参数m的减小,理论应力值逐渐增大。除此之外,随着参数m的减小,理论应力值的增长速率是逐渐增加的,其中参数m与岩石微元强度分布的集中程度有关,即m越小,岩石微元强度分布的集中程度越高,理论应力值的增长速率越高,故岩石脆性增加。岩石在初始加载时内部变形一般较小,但随着循环加-卸载等级的增加,岩石内部产生损伤逐渐积累,其变形量将急剧增加,m逐渐减小,岩石微元强度分布的集中程度也越高,岩石逐渐向脆性发展。

    • (1)从岩石损伤的理念出发,假设岩石的微元强度服从八面体剪应力理论并且微元破坏服从Weibull概率公式,建立了基于八面体剪应力理论的循环加-卸载下岩石的损伤本构模型,该模型具有灵活性好、参数少、便于拟合等优点。

      (2)在数据处理拟合过程中,采取先将本构损伤模型进行等式变换后再进行拟合的方法,将复杂的损伤本构拟合过程转变为较为简单的幂函数拟合,省去了非线性拟合数值选取的复杂过程,为损伤本构模型的拟合提供了一种新的参考方法。

      (3)将数据拟合后得到的参数进行整理分析,并对所得到的参数值进行重新拟合分析,最终得到修正后的损伤本构模型,修正后的本构关系将更好地描述循环加-卸载曲线,比之前更具有实际意义。

      (4)在循环加-卸载情况下,参数F0与岩石的宏观平均强度有关,参数m与岩石微元强度分布的集中程度有关。随着加-卸载等级的提高,参数m减小,岩石微元强度分布的集中程度提高,岩石逐渐向脆性发展,而参数F0增大,岩石的平均宏观强度则逐渐降低。
